Mithilfe von Bewehrungsabhängigkeiten legen Sie die Geometrie der einzelnen Bewehrungsexemplare relativ zum dazugehörigen Betonbasisbauteil fest und sperren diese Ausrichtung. Die Bewehrungsüberdeckung ist der Versatz im Inneren eines Betonbasisbauteils, der die Größe der Bewehrung parametrisch begrenzt.
Bewehrungselemente weisen die folgenden besonderen Eigenschaften auf:
- Ihre Geometrie ist uneingeschränkt flexibel.
- Sie sind von der Definition ihrer Biegeform abhängig.
- Ihre Bemaßungen und Position werden vollständig durch andere Elemente bestimmt.
Bei abhängigen Elementen wie Fenstern in Wänden wird ein Teil der Geometrie durch ihre Basisbauteile bestimmt, und sie werden möglicherweise zusammen mit diesen verschoben. Diese Elemente weisen jedoch auch vordefinierte, feste Bemaßungen auf, die sich aus ihrer Familie und/oder ihrem Typ ergeben. Um das Fenster an seiner Position relativ zu einer bestimmten Kante seines Basisbauteils (der Wand) zu fixieren, wird eine gesperrte Bemaßung benötigt.

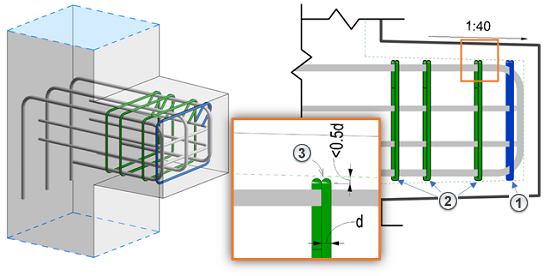

Bewehrung passt sich hingegen an beliebige Bemaßungen an. Ihre Position und Geometrie wird automatisch unter Berücksichtigung der Geometrie ihres Basisbauteils und des Vorhandenseins anderer Bewehrungselemente festgelegt. Nachdem die Geometrie definiert wurde, reagieren die zugewiesenen Abhängigkeiten beim Verschieben und Experimentieren auf Änderungen im Modell, wobei die Überdeckungsreferenzen des Basisbauteils berücksichtigt werden.

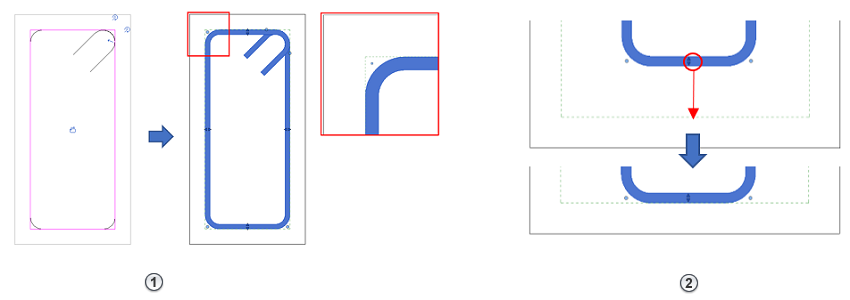

Bewehrungen, die die Überdeckungsreferenz berühren, werden dort gefangen und fixiert. Parameter für die Bewehrungsüberdeckung wirken sich auf die fixierte Bewehrung und auf weitere Bewehrungsstäbe aus, die mit dieser verbunden sind. Durch Ändern der Überdeckungseinstellungen des Basisbauteils erhalten andere im Basisbauteil platzierte Bewehrungen keinen Versatz.
