Cette procédure permet de définir des sous-divisions générées dès qu'une coupe est créée. Chaque sous-division est spécifiée sous forme de distance mesurée à partir du plan de coupe de la ligne de coupe.

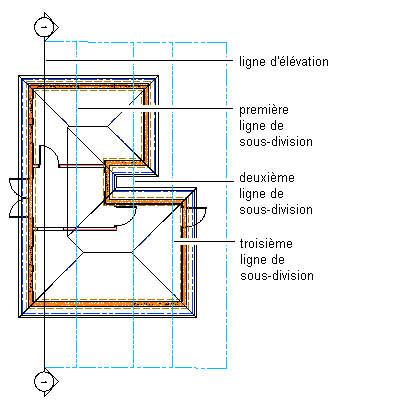

Ligne de coupe comportant des sous-divisions graphiques
Vous pouvez définir l'épaisseur de ligne et d'autres propriétés d'affichage des sous-divisions pour ajouter différents niveaux de profondeur aux coupes.
Vous pouvez utiliser les propriétés d'affichage d'une sous-division conjointement avec celles d'un matériau.
- Cliquez deux fois sur la ligne de coupe à modifier.
- Dans la palette des propriétés, cliquez sur l'onglet Conception, développez De base, puis Cotes.
- Cliquez sur Sous-divisions, puis ajoutez ou modifiez les sous-divisions de votre choix :
Pour... Action... créer une sous-division cliquez sur
. Pour modifier la distance par défaut à partir de la ligne de coupe, sélectionnez la sous-division, puis cliquez sur sa valeur et remplacez-la par une autre. modifier la longueur d'une sous-division sélectionnez la sous-division, cliquez sur sa valeur et remplacez-la par une autre. supprimer une sous-division sélectionnez la sous-division concernée et cliquez sur
. - Cliquez sur OK.
