Cette procédure permet de définir des sous-divisions générées au sein d'une élévation dès sa création. Chaque sous-division est spécifiée sous forme de distance par rapport à la ligne d'élévation.
Vous pouvez visualiser l'emplacement d'une sous-division en affichant la ligne d'élévation et son contour dans une vue isométrique. Dans cette vue, utilisez les poignées pour repositionner les sous-divisions.

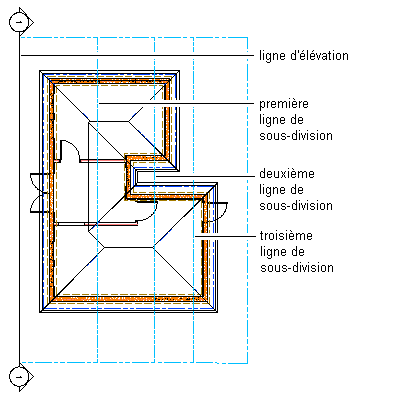

Ligne d'élévation avec sous-divisions graphiques
Vous pouvez définir l'épaisseur de ligne et d'autres propriétés d'affichage des sous-divisions pour ajouter différents niveaux de profondeur à l'élévation.
- Cliquez deux fois sur la ligne d'élévation à modifier.
- Dans la palette des propriétés, développez De base, puis Cotes.
- Cliquez sur Sous-divisions, puis ajoutez ou modifiez les sous-divisions de votre choix :
Pour... Action... créer une sous-division cliquez sur
. Pour modifier la distance par défaut à partir de la ligne d'élévation, sélectionnez la sous-division, puis cliquez sur sa valeur et remplacez-la par une autre. modifier la longueur d'une sous-division sélectionnez la sous-division, cliquez sur sa valeur et remplacez-la par une autre. supprimer une sous-division sélectionnez la sous-division concernée et cliquez sur
. - Cliquez sur OK.
