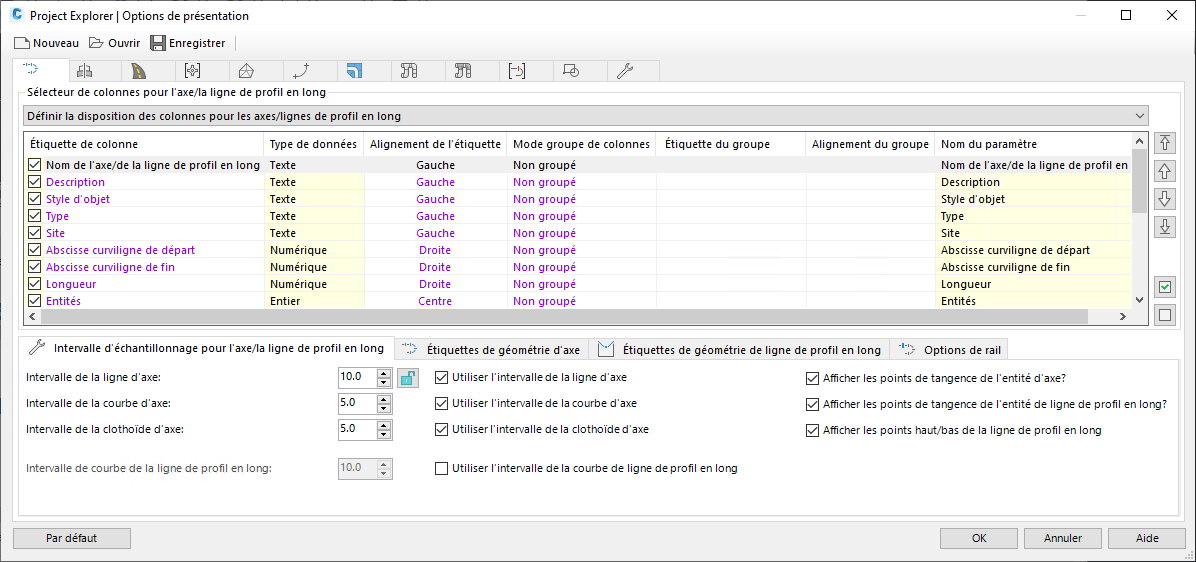

Onglet Axes
Outre les options standard d’étiquetage et de présentation des colonnes, l’onglet Axes de la fenêtre Options de présentation propose une série d’options dédiées pour contrôler l’affichage et le formatage des données d’abscisse curviligne et d’entité associées à l’axe et à la ligne de profil en long.

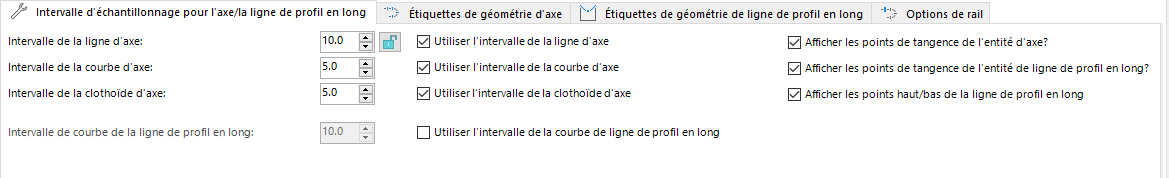

Intervalle d’échantillonnage pour l’axe/la ligne de profil en long
Ces paramètres déterminent le contenu de la liste de sous-objets Abscisses curvilignes calculées pour les axes et les lignes de profil en long.
Paramètres liés à l’intervalle d’axes
Définissez l’intervalle d’échantillonnage des abscisses curvilignes pour les axes sur les entités de ligne, de clothoïde et de courbe. Si vous le souhaitez, vous pouvez désactiver l’intervalle de certains types d’entité, ce qui peut être utile si vous n’avez besoin de points d’intervalle que sur des clothoïdes ou des courbes. Pour utiliser un intervalle d’axe commun à tous les types d’entité, cochez la case Verrouiller les intervalles d’abscisses curvilignes.
Paramètres liés à l’intervalle de la ligne de profil en long
Les paramètres d’intervalle d’axe peuvent ne pas suffire pour fournir suffisamment de détails sur les combinaisons d’axes/de lignes de profil en long le long des entités de lignes de profil en long courbes. Dans ce cas, activez l’option Utiliser l’intervalle de la courbe de ligne de profil en long et le paramètre Intervalle de courbe de la ligne de profil en long pour remplacer les paramètres d’intervalle d’axes à l’endroit où la ligne de profil en long passe par une entité de ligne de profil en long courbe.
Inclure/exclure des points de géométrie
Par défaut, les points de départ et d’arrivée de chaque entité d’axe et de ligne de profil en long sont inclus dans la liste Abscisses curvilignes calculées, ainsi que les points d’altitude hauts et bas de chaque ligne de profil en long. Lorsque vous souhaitez extraire des échantillons d’abscisses curvilignes aux intervalles d’abscisses curvilignes spécifiés uniquement, vous pouvez désactiver ces options pour empêcher l’inclusion des points de géométrie supplémentaires dans la liste.

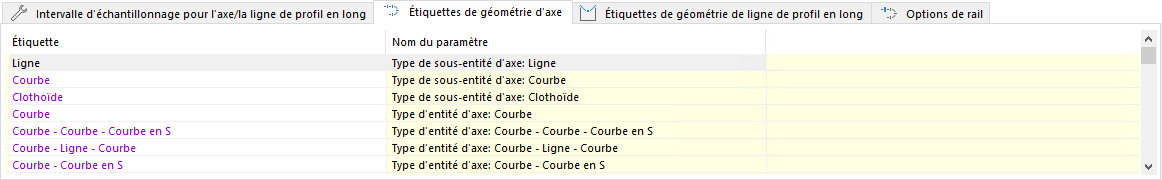

Étiquettes de géométrie d’axe
Ce jeu d’options permet de contrôler les expressions localisables ou personnalisables pour les types d’entités ou de sous-entités d’axe, les types de clothoïdes, les types de contraintes et les types de points qui apparaissent dans l’interface utilisateur de Project Explorer ou dans les rapports sortants, les feuilles de calcul et les tables AutoCAD.

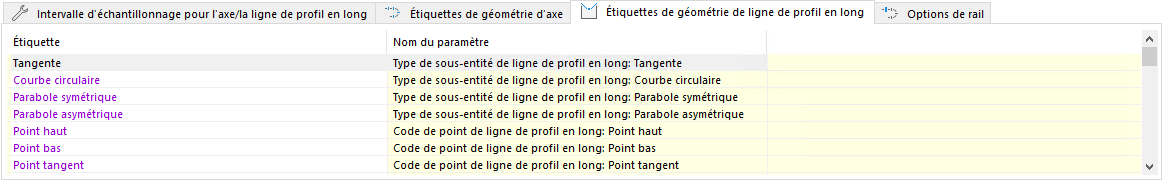

Étiquettes de géométrie de ligne de profil en long
Ce jeu d’options permet de contrôler les expressions localisables ou personnalisables pour les types d’entités de lignes de profil en long, les types de contraintes, les types de courbes et les types de points qui apparaissent dans l’interface utilisateur de Project Explorer ou dans les feuilles de calcul, les tables AutoCAD et les rapports sortants.
La fenêtre Options de présentation permet de contrôler la présentation des rapports sortants et celle de la fenêtre Project Explorer. L’effet de la modification d’une valeur dans cette fenêtre dépend donc de l’étendue dans laquelle la fenêtre a été ouverte. Pour plus d’informations, reportez-vous à la rubrique d’introduction de la fenêtre Options de présentation.

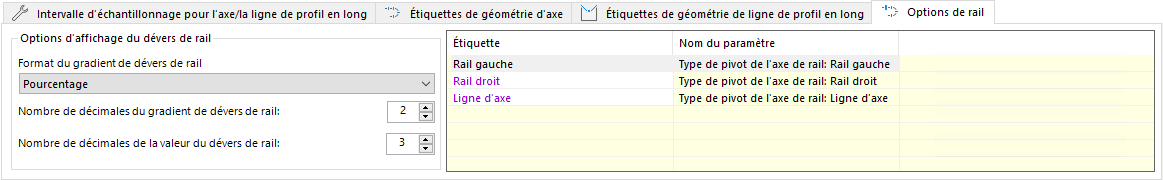

Options de rail
L’onglet Options de rail contient les options d’affichage du dévers de rail et une liste d’étiquettes. Vous pouvez utiliser la zone Options d’affichage du dévers de rail pour contrôler la valeur du gradient du dévers de rail dans l’onglet Courbes du dévers de rail. La liste des étiquettes vous permet de modifier le nom des étiquettes de rail dans le dessin. Après la modification d’une étiquette dans la boîte de dialogue Options de rail, les étiquettes dans la fenêtre principale de l’Explorateur de projets, dans l’onglet Axes, dans la liste Abscisses curvilignes calculées et dans Type de rotation du rail sont mises à jour.
