Informazioni sul visualizzatore oggetti

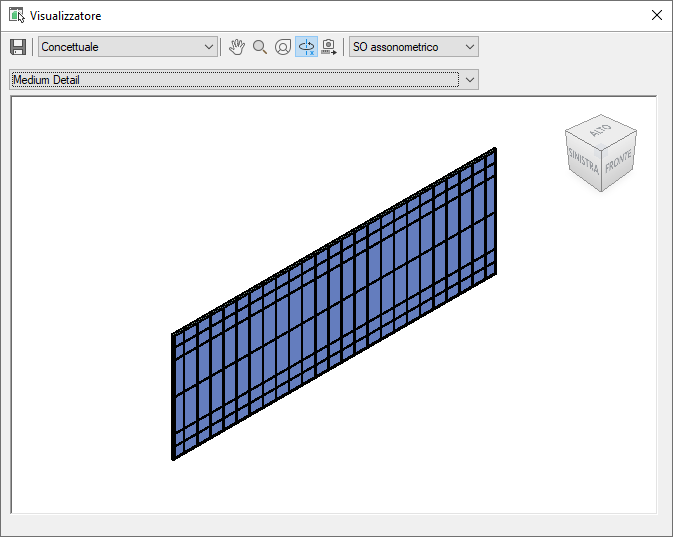

Nel visualizzatore oggetti è possibile visualizzare l'anteprima degli oggetti con diversi stili di visualizzazione, direzioni vista e configurazioni di visualizzazione, senza modificare la visualizzazione dell'area di disegno.

È possibile aprire il visualizzatore oggetti in diversi modi nel software. Le opzioni di visualizzazione e di navigazione variano in base alla posizione del visualizzatore oggetti. Ad esempio, se si utilizza il visualizzatore oggetti per visualizzare l'anteprima di un oggetto nell'area di disegno, viene visualizzata una bussola. Se invece viene utilizzato per visualizzare l'anteprima di uno stile in Gestione stili, la bussola non sarà visibile, in quanto lo stile non è un oggetto posizionato in WCS o UCS.

Anteprima degli oggetti nell'area di disegno

È possibile selezionare uno o più oggetti nell'area di disegno e visualizzarne l'anteprima nel visualizzatore oggetti.

1. Selezionare nell'area di disegno gli oggetti di cui visualizzare un'anteprima.
2. Scegliere scheda <Oggetto>gruppo GeneraleVisualizzatore oggetti. Trova


Anteprima degli stili di oggetto in Gestione stili

È possibile visualizzare l'anteprima dello stile creato mediante il visualizzatore oggetti (Visualizzatore mobile) disponibile in Gestione stili.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili. Trova
2. Selezionare lo stile di cui visualizzare l'anteprima.
3. Fare clic sul pulsante (Visualizzatore mobile) nell'angolo inferiore sinistro di Gestione stili.

   In alternativa, è possibile fare clic sul pulsante (Attiva/disattiva modifica in linea) per aprire il visualizzatore oggetti disponibile in Gestione stili.

Anteprima di modelli di massa in Esplora modelli

Esplora modelli è una finestra in cui è possibile creare, visualizzare e modificare elementi massa e gruppi di masse. In Esplora modelli il visualizzatore oggetti consente di visualizzare l'anteprima degli elementi massa e dei gruppi di masse utilizzati.

1. Selezionare un gruppo di masse.
2. Scegliere scheda Gruppo massegruppo EditaMostra Esplora modelli. Trova


Visualizzatori oggetti incorporati

Diverse finestre di dialogo comprendono un visualizzatore oggetti incorporato per l'anteprima dei componenti di uno stile, di una definizione o di uno strumento. Di seguito sono riportati un paio di esempi di visualizzatori oggetti incorporati.

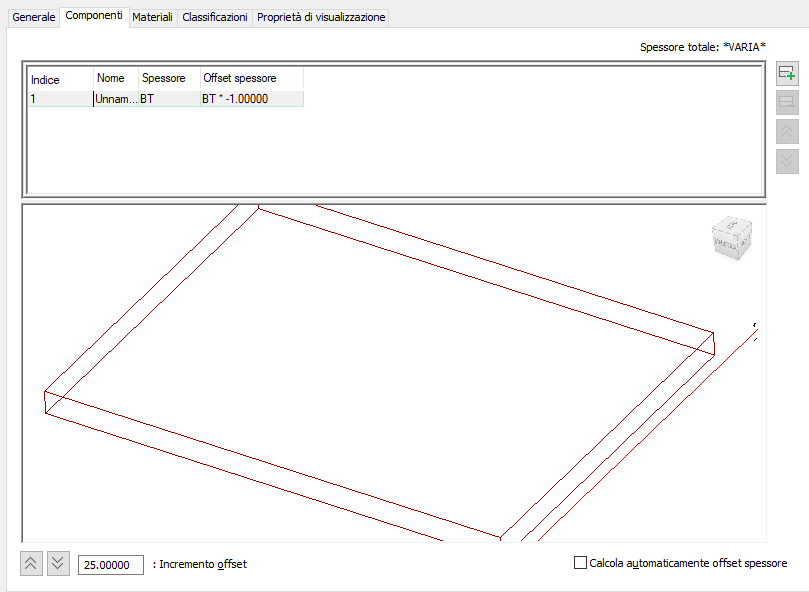

Visualizzatore oggetti della scheda Stile soletta tetto

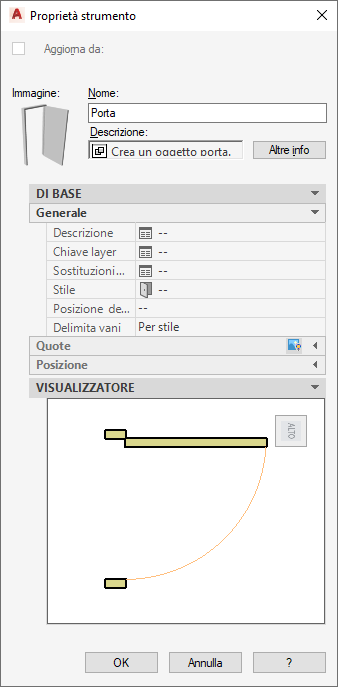

Visualizzatore oggetti delle proprietà dello strumento
