Nota: La disponibilità della funzionalità Adagia dipende dalla licenza.
Appiattimento curva utilizza la Procedura guidata Appiattisci per appiattire le curve da superfici e solidi. Appiattisce una forma in modo che sia possibile aggiungere elementi wireframe o simboli addizionali. La forma modificata può quindi essere riadagiate sull'oggetto di destinazione.
È possibile appiattire quanto segue:
- Curve dipendenti
- Curve di ritaglio
- Contorni patch
Nota: Per riadagiare la forma sulla superficie di destinazione, fare clic sulla scheda Superficie > pannello Crea >Adagia.
Per appiattire una curva:
- Fare clic sulla scheda Wireframe > pannello Da selezione > Adagia > Appiattisci per avviare la Procedura guidata Appiattisci.

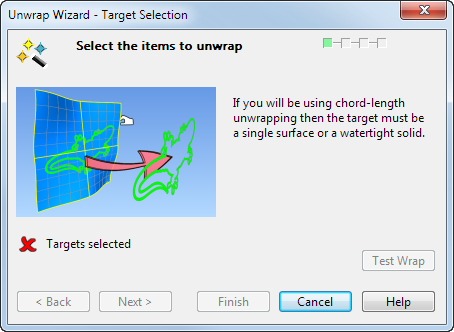

È visualizzata la pagina Selezione della destinazione della Procedura guidata Appiattisci:
- Destinazioni selezionate - Selezionare l'elemento da appiattire.
- Prova adagiamento - Visualizza la pagina Creazione mappa di adagiamento lunghezza-corda sulle destinazioni della Procedura guidata. Consente di visualizzare l'anteprima dei risultati di un adagiamento Lunghezza-corda prima di caricare i file triangoli.
- Fare clic su Avanti per visualizzare la pagina Metodo di appiattimento della Procedura guidata Appiattisci.
