図面内で外部から参照されている(外部参照)オブジェクトにアタッチされている手動のスタイル ベースのプロパティ セット データの値を編集するには、次の手順を実行します。
- 図面の中の外部参照をダブルクリックします。

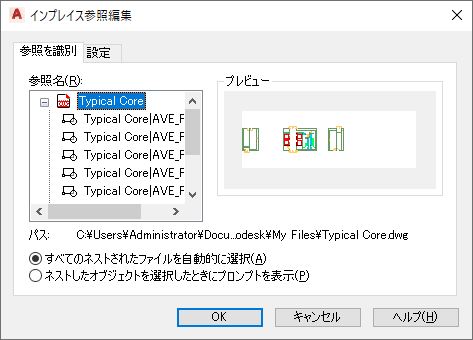

- [参照編集]ダイアログ ボックスの[参照を識別]タブで、[ネストしたオブジェクトを選択したときにプロンプトを表示]を選択し[OK]をクリックします。
- 外部参照のオブジェクトを選択し、[Enter]を押します。
- オブジェクトをダブルクリックして、プロパティ セット データを変更します。
- プロパティ パレットで、[拡張データ]タブをクリックします。
オブジェクト ベースのプロパティ セットとスタイル ベースのプロパティ セットがオブジェクトにアタッチされている場合には、両方が[拡張データ]タブに表示されます。
- [スタイルからのプロパティ セット]の隣にある

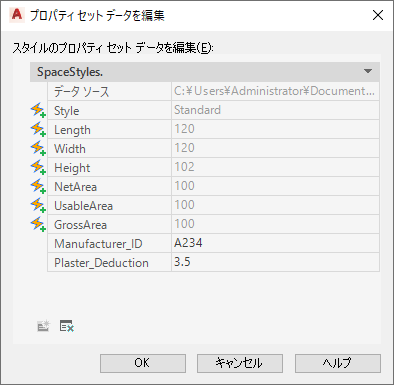

([スタイル プロパティ セット データを編集])をクリックします。 - [プロパティ セット データを編集]ワークシートで、プロパティ セット データの新しい値を入力し、[OK]をクリックします。
またはをクリックします。 - [OK]をクリックして、選択を確認します。
