Inventor で開始するエレメカ プロジェクトを作成するには

Inventor でエレメカ プロジェクトを作成してから、AutoCAD Electrical ツールセット からリンク ファイルに接続して、AutoCAD Electrical ツールセット プロジェクトをリンクします。

Inventor プロジェクトを AutoCAD Electrical ツールセット プロジェクトにリンクするには、リンク ファイルを作成し、リンクする 2 つのプロジェクトを定義する必要があります。このプロセスは、次の 2 つの手順で構成されます。

1. AutoCAD Electrical ツールセット または Inventor で、リンク ファイルを作成し、該当する製品のプロジェクトを指定します。
2. 他方の製品で、前に作成したリンク ファイルを参照し、この製品のプロジェクトを指定して、リンク作成を完了します。

Inventor でのリンクの開始

Inventor で、次の手順を実行します。

1. [エレメカ]タブ[設定]パネル[エレメカ リンク設定]をクリックします。

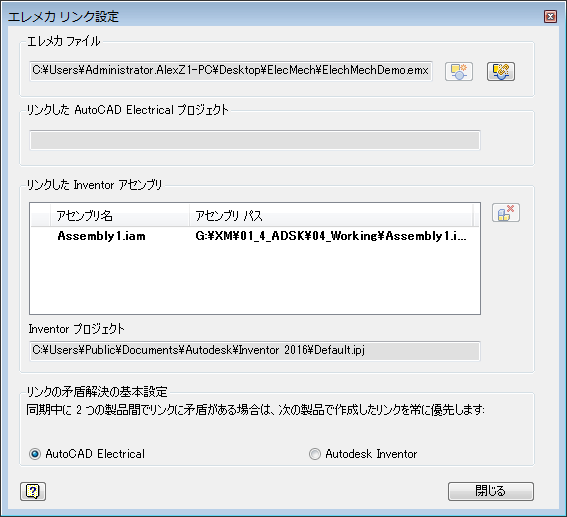

2. [エレメカ リンク設定]ダイアログ ボックスでをクリックします。

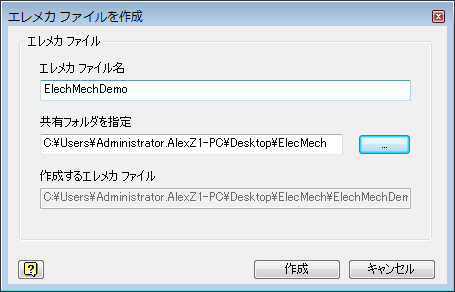

3. .emx リンク ファイルのファイル名を入力します。

4. AutoCAD Electrical ツールセット と Inventor の共有フォルダを指定します。

5. [作成]をクリックします。

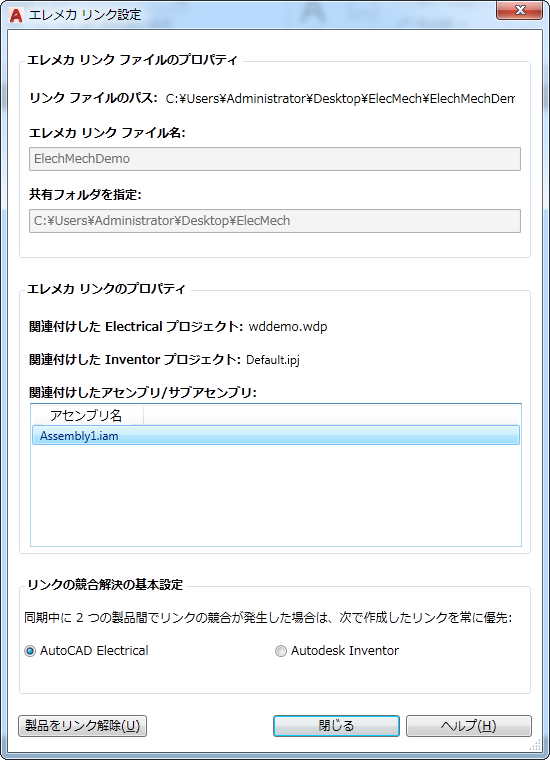

6. [エレメカ リンク設定]ダイアログ ボックスで、[同期設定]を選択します。既定の設定は AutoCAD Electrical ツールセット です。この場合、AutoCAD Electrical ツールセット ユーザが作業の大部分をエレメカ ワークフローで進めていることを前提とします。このため、コンポーネント リンクの作成時の既定が[AutoCAD Electrical ツールセット]に設定されます。



7. [閉じる]をクリックします。

AutoCAD Electrical ツールセット で、次の操作を実行します。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索
2. [プロジェクト マネージャ]で、リンクするプロジェクトをアクティブにします。
3. [エレメカ]タブ[設定]パネル[エレメカ リンク設定]をクリックします。 検索

4. [リンク]をクリックします。
5. Inventor で作成した既存のリンク ファイルを参照します。


6. [閉じる]をクリックします。
