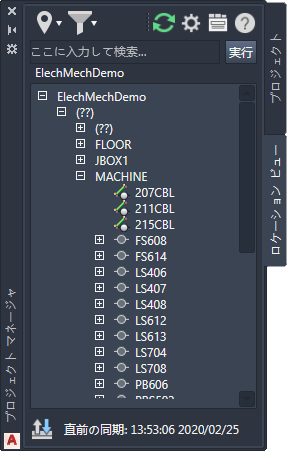

[ロケーションビュー]タブ([プロジェクトマネージャ]ダイアログボックス)

装置およびロケーションごとに編成されたプロジェクトのデバイスを表示します。デバイスには、標準コンポーネント、端子、PLC モジュール、ケーブルマーカーなどがあります。

検索

コマンド入力: AEPROJECT

[ロケーションビュー]タブを選択します。

オプション

次のオプションが表示されます。

ボタン

: 装置とロケーションでツリービューをフィルタ処理します。
: AutoCAD Electrical ツールセットデータに基づいて、コンポーネントツリーおよび[詳細]ペインと[接続]ペインを更新します。
: [詳細]と[接続]ペインを開きます。[詳細]タブには、装置、ローケーション、カタログなどのコンポーネント値が表示されます。[接続]タブには、コンポーネントの配線情報が表示されます。各タブに表示するフィールドを変更するには、右クリックします。

エレメカのボタン

プロジェクトがエレメカの関連付けの一部である場合、特別なボタンを使用することができます。

: コンポーネントのリンクステータスでツリービューをフィルタ処理します。
: 同期タスクを作成できる[同期設定]ダイアログボックスを開きます。定期的に実行する同期スケジュールタスクを作成することができます。
: 図面ツリーを Inventor データと同期します。前回の更新の日付と時刻がアイコンの横に表示されます。
注: このボタンは、パレットの下部に表示されます。

[検索]

コンポーネントツリーを検索し、検索テキストと一致するデバイスのみを表示します。

コンポーネントツリー

標準コンポーネント、端子、PLC モジュール、コネクタ、ケーブルマーカーのリストを表示します。ツリーの最上位のノードは、プロジェクト全体を表します。プロジェクトの下の各ノードは、装置の値を表します。各装置の下のノードは、対象の装置内にあるロケーションの値を表します。

コンポーネントツリーの表示は、デバイスタイプに応じて異なります。エレメカコンポーネントを挿入する際は、一意の名前(装置コード、ロケーションコード、コンポーネントタグ)、ピン番号、端子番号を指定することをお勧めします。たとえば、図面にケーブルマーカーがあり、ケーブルタグの値が重複している場合、コンポーネントツリー表示や[接続]タブのコンポーネントについて予期しない動作が発生する可能性があります。この問題は、[ロケーションビュー]の端子およびケーブルマーカーで発生する頻度が高いことが確認されています。

[標準コンポーネント]: タグ値: 展開すると、割り当てられているピンが表示されます。
[端子]: タグストリップ値:端子番号: マルチレベル端子では、カンマで区切られた各端子番号が一覧表示されます。展開すると、レベルの説明が表示されます。

注: 線番が付いている端子の場合、端子番号の代わりに線番が表示されます。
PLC: タグ値: 展開すると、各ピンとアドレス値が表示されます。
コネクタ: 2 行に分かれたタグ値です(プラグ側に 1 つとジャック側に 1 つ)。展開すると、ピンが表示されます。
ケーブル: タグ値:
子: 子コンポーネントは、親を挿入するまでツリーから除外されます。

注: デバイスのノードの上にカーソルを合わせると、カタログや説明など、デバイスに関する詳細情報が表示されます。

エレメカのステータスアイコン

プロジェクトがエレメカの関連付けの一部である場合、各デバイスの前にあるアイコンは、デバイスタイプとリンクステータスの両方を示します。

: AutoCAD Electrical ツールセットコンポーネントが Inventor コンポーネントにリンクされていないことを示します。
: Inventor コンポーネントが AutoCAD Electrical ツールセットコンポーネントにリンクされていないことを示します。
: リンクした AutoCAD Electrical ツールセットコンポーネントと Inventor コンポーネントにデータの不一致がないことを示します。
: AutoCAD Electrical ツールセットコンポーネントと Inventor コンポーネントがリンクされているものの、データ間になんらかの不一致があることを示します。
: AutoCAD Electrical ツールセットケーブルが Inventor ケーブルにリンクされていないことを示します。
: Inventor ケーブルが AutoCAD Electrical ツールセットケーブルにリンクされていないことを示します。
: リンクした AutoCAD Electrical ツールセットケーブルと Inventor ケーブルにデータの不一致がないことを示します。
: AutoCAD Electrical ツールセットケーブルと Inventor ケーブルがリンクされているものの、データ間になんらかの不一致があることを示します。
