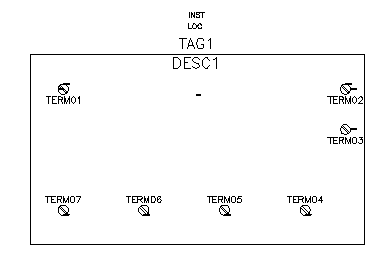

シンボル ビルダを使用してカスタムのシンボルを作成します。
|
所要時間 |
30 分 |
|
必要条件: |
次の場所のすべてのファイル |
|
Users¥{ユーザー名}¥Documents¥Acade {バージョン}¥Aedata¥Tutorial¥Aegs¥Symbol Builder を、次の場所にコピーします。 Users¥{ユーザー名}¥Documents¥Acade {バージョン}¥Aedata¥Proj¥Aegs |
|
|
注: コピーする前に、コピー先フォルダ内の既存のファイルを削除します。
|
これらの作業を実行するためには、以下のワークフローのトピックに従ってください。
- 回路図の親を作成する
- 属性追加
- [配線接続を追加]
- シンボルを保存する
