線形に非固定卵形曲線を追加するには

非固定卵形曲線-緩和曲線(2 曲線間)を追加するには

方向が同じで半径が異なる 2 つの曲線の間に非固定卵形曲線-緩和曲線を追加します。

緩和曲線の半径はいずれかの側で有限です。緩和曲線のパラメータとアタッチメントポイントは自動的に計算されます。アタッチメント曲線(1、2)のいずれかを編集する場合、緩和曲線-緩和曲線グループは接線を維持します。

既定では、2 つの緩和曲線の長さと A 値は同じになっています。この 2 つの値は、緩和曲線の作成時に A2 に対する A1 の比率または L2 に対する L1 の比率を指定することによって修正することができます。

緩和曲線の半径は、緩和曲線と緩和曲線の交点で一致します。半径の値は、偏角の総和と 2 つの緩和曲線の長さにより決まります。半径の値は編集できません。

線形をクリックします。[線形]タブ[修正]パネル[ジオメトリエディタ] 検索をクリックします。
[線形レイアウトツール]ツールバーで、[非固定卵形曲線-緩和曲線(2 曲線間)]をクリックします。
コマンドラインに、現在の緩和曲線の定義が表示されます。既定の緩和曲線の定義を変更する方法については、「線形の曲線と緩和曲線を使用する」を参照してください。
緩和曲線の追加先となる前の図形と後の図形を指定します。
必要であれば、A2 に対する A1 の比率を入力するか、または[長さ]を選択して、L2 に対する L1 の比率を入力します。これらの比率を入力しない場合は、A の値と各緩和曲線の長さは等しくなります。
注: 曲線が同じ方向である場合、卵形解決が適用されます。解決を受け入れるにははい、コマンドを再開するにはいいえと入力します。曲線が交わっている場合、または同心曲線の場合は解決は存在しません。

パラメータを指定して、2 つの接線の間に非固定卵形曲線-緩和曲線を追加します。

緩和曲線ごとに長さ(3、4)または A 値を指定します。緩和曲線の半径は、緩和曲線-緩和曲線の交点で交わります。アタッチメント接線(1、2)のいずれかを編集する場合、指定した緩和曲線のパラメータは変わりません。

線形をクリックします。[線形]タブ[修正]パネル[ジオメトリエディタ] 検索をクリックします。
[線形レイアウトツール]ツールバーで、[非固定卵形曲線-緩和曲線(2 接線間)]をクリックします。
緩和曲線グループの追加元とする接線(最初の図形)を選択します。
緩和曲線グループの追加先とする接線(次の図形)を選択します。
最初の緩和曲線(始点側緩和曲線)の長さまたは A 値を指定します。
新しい値を指定するか、または[Enter]を押して、コマンドラインに表示されている値をそのまま使用します。
- 線形に設計基準が適用されている場合は、現在の設計速度に対する最小値が表示されます。
- 線形に設計基準が適用されていない場合は、曲線設定および緩和曲線設定に指定されている既定値が表示されます。
2 番目の緩和曲線(終点側緩和曲線)の長さまたは A 値を指定します。
解決が 180 度より大きいか小さいかを指定します。

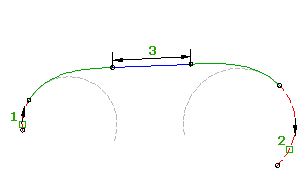

線分の長さを指定して非固定卵形曲線-線分-緩和曲線を 2 つの曲線の間に追加します。

緩和曲線のパラメータは自動的に計算されます。アタッチメント曲線(1、2)のいずれかを編集する場合、線分の長さ(3)は変わりません。

線形をクリックします。[線形]タブ[修正]パネル[ジオメトリエディタ] 検索をクリックします。
[線形レイアウトツール]ツールバーで、[非固定卵形曲線-線分-緩和曲線(2 曲線間、線の長さ)]をクリックします。
コマンドラインに、現在の緩和曲線の定義が表示されます。既定の緩和曲線の定義を変更する方法については、「線形の曲線と緩和曲線を使用する」を参照してください。
緩和曲線の追加先となる前の図形と後の図形を指定します。
線分の長さを指定します。

注: 曲線が同じ方向である場合、卵形解決が適用されます。解決を受け入れるにははい、コマンドを再開するにはいいえと入力します。同心円曲線に対する解決は存在しません。

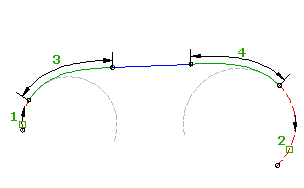

緩和曲線の長さを指定して非固定卵形曲線-線分-緩和曲線グループを 2 つの曲線の間に追加します。

線分の長さは自動的に計算されます。アタッチメント曲線(1、2)のいずれかを編集する場合、緩和曲線の長さ(3、4)は変わりません。

線形をクリックします。[線形]タブ[修正]パネル[ジオメトリエディタ] 検索をクリックします。
[線形レイアウトツール]ツールバーで、[非固定卵形曲線-線分-緩和曲線(2 曲線間、緩和曲線の長さ)]をクリックします。
コマンドラインに、現在の緩和曲線の定義が表示されます。既定の緩和曲線の定義を変更する方法については、「線形の曲線と緩和曲線を使用する」を参照してください。
緩和曲線の追加先となる前の図形と後の図形を指定します。
始点側緩和曲線と終点側緩和曲線の長さまたは A 値のいずれかを指定します。
新しい値を指定するか、または[Enter]を押して、コマンドラインに表示されている値をそのまま使用します。
- 線形に設計基準が適用されている場合は、現在の設計速度に対する最小値が表示されます。
- 線形に設計基準が適用されていない場合は、曲線設定および緩和曲線設定に指定されている既定値が表示されます。
注: 曲線の方向が異なる場合、反向卵形解決が適用されます。解決を受け入れるには「はい」、コマンドを再開するには「いいえ」と入力します。同心円曲線に対する解決は存在しません。
