タイトルブロックを準備する

Vault と同期するタイトルブロックを作成する際は、次のベストプラクティスを参考にしてください。

整合性のあるタイトルブロック名を使用する

タイトルブロックには、整合性のある明確な命名規則を使用します。こうすることで、長いリストの中でもタイトルブロックを認識しやすくなります。

タイトルブロックの説明は簡潔にします。説明は Vault のプロパティとして表示され、図面を識別する効率的な方法として活用できます。

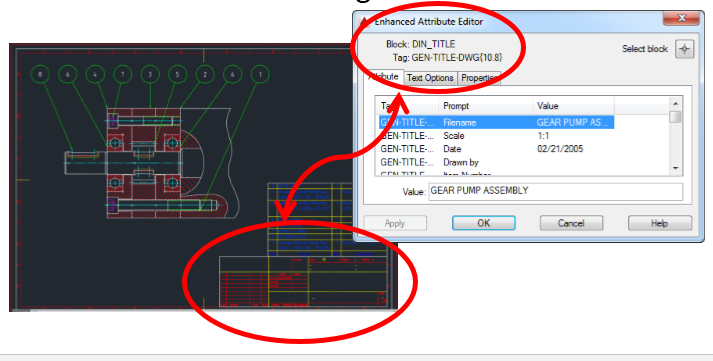

属性の代わりにタイトルブロックのプロパティを使用することをお勧めします。Vault マッピングは、AutoCAD タイトルブロックプロパティを使用した場合に最も信頼性が高くなります。

図面で使用されているタイトルブロック名を記録します。これらの名前をマッピングするには、事前に Vault で有効にしておく必要があります。マッピングが正常に行われるようにするには、名前が正確に一致する必要があります。
