Integrowanie wyniku za pomocą dodatku Dynamo for Revit

Po utworzeniu badania projektowania generatywnego za pomocą dodatku Dynamo for Revit zintegruj wybrany wynik z modelem programu Revit.

Uwaga: Jeśli badanie utworzono za pomocą dodatku projektowanie generatywne w programie Revit, zapoznaj się z tymi instrukcjami w celu zintegrowania wyniku.

Integrowanie wyniku za pomocą dodatku Dynamo for Revit

1. W razie potrzeby otwórz program Revit, otwórz dodatek Dynamo i otwórz okno dialogowe Przeglądaj wyniki.
   1. Jeśli zamknięto typ badania w dodatku Dynamo i model w programie Revit, otwórz je ponownie i tak rozmieść okna, aby wyświetlić je obok siebie.

      Instrukcje można znaleźć w krokach 1, 2 i 4 w temacie Tworzenie badania za pomocą dodatku Dynamo for Revit.

   2. Jeśli zamknięto okno dialogowe Eksploruj wyniki dla tego badania, w dodatku Dynamo kliknij kolejno opcje Projektowanie generatywneEksploruj wyniki i otwórz badanie.
2. W oknie dialogowym Eksploruj wyniki wykonaj następujące operacje:
   1. Wybierz wynik, który chcesz zintegrować z modelem programu Revit.

      W sekcji Zmienne na panelu szczegółów sprawdź wartości wyniku. Te informacje będą potrzebne w innym kroku.

   2. Kliknij opcję Otwórz w dodatku Dynamo.
3. Przejdź do okna Dynamo.

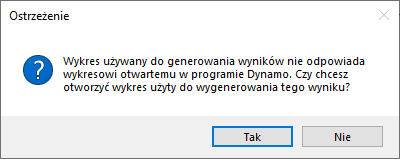

   Zostanie wyświetlone ostrzeżenie:


4. Kliknij przycisk Tak.
5. Jeśli jest otwarty inny wykres zawierający niezapisane zmiany, zostanie wyświetlone inne ostrzeżenie z pytaniem, czy zapisać te zmiany. Odpowiedz stosownie do potrzeb.

   Dynamo otworzy okno edycji typu badania używającego tych danych wejściowych dla wybranego wyniku.

6. W typie badania upewnij się, że wybrano odpowiedni wynik.

   W przypadku integrowania tego wyniku z modelem dodatek Dynamo dodaje lub modyfikuje model. Przed wykonaniem tej czynności potwierdź, że został wybrany żądany wynik.

   1. W typie badania przejrzyj wartości wyświetlone dla węzłów zmiennych wejściowych i porównaj je z wartościami w oknie dialogowym Przeglądaj wyniki.

      Jeśli wartości nie są zgodne, zamknij typ badania bez zapisywania zmian i uruchom go ponownie.

   2. Na pasku Ustawienia biegu w dolnej części okna dodatku Dynamo kliknij przycisk Uruchom (lub naciśnij klawisz F5).
   3. Aby wyświetlić podgląd 3D wyniku (jeśli taki istnieje), naciśnij klawisze CTRL+B.

      Potwierdź, że wynik jest zgodny z oczekiwaniami. Jeśli wystąpią jakiekolwiek błędy, rozwiąż je przed kontynuowaniem.

      Uwaga: W zależności od typu badania wynik może zawierać abstrakcyjne reprezentacje zmian, które mają zostać wprowadzone, a nie rzeczywiste elementy programu Revit. Po zintegrowaniu wyniku elementy zostaną wyświetlone w modelu.
   4. Aby powrócić do widoku wykresu, ponownie naciśnij klawisze CTRL+B.
7. Uruchom typ badania, aby wprowadzić zmiany w modelu.
   1. W typie badania znajdź węzeł Data.Gate.

      Węzeł Data.Gate znajduje się zazwyczaj po prawej stronie wykresu.

      W przypadku wykresu opartego na przykładowym typie badania znajduje się on w polu grupy o etykiecie podobnej do „Create Revit elements” (Utwórz elementy programu Revit) lub „Gate node” (Węzeł bramy).

      Uwaga: Niektóre typy badań nie zawierają węzła Data.Gate.
   2. W węźle Data.Gate zmień jego wartość z Close (Zamknij) na Open (Otwórz).


      Ta zmiana umożliwia dodatkowi Dynamo zintegrowanie wyniku z modelem.

   3. Kliknij przycisk Uruchom, aby ponownie uruchomić typ badania.

      Można zignorować problem dotyczący otwartych węzłów bram.

      Gdy węzeł Data.Gate jest otwarty, dodatek Dynamo odpowiednio aktualizuje model.

8. W programie Revit przejrzyj zmiany.
