Menu Quadrado para objetos NURBS

Enquanto um Objeto NURBS é selecionado e o painel Modificar estiver ativado, o menu Quadrado exibe dois quadrantes especificamente para edição de NURBS.

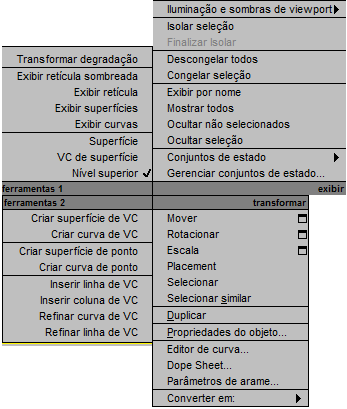

Menu Quadrado para modificar os modelos NURBS

Ferramentas do Quadrante 1 (superior esquerdo)

Estas opções são de exibição geral e atalhos de nível de subobjeto.

Transformar degradação

Ativa ou desativa a Sobreposição de degradação.

Exibir retícula sombreada, Exibir retículas, Exibir superfícies e Exibir curvas

Consulte Exibir controles para os modelos NURBS.

Subobjetos

Exibe as escolhas de subobjeto para o objeto selecionado, bem como um nível superior de escolha.

Ferramentas do Quadrante 2 (inferior esquerdo)

Estas opções são atalhos de criação e edição.

Criar Superfície de VC, Criar Curva de VC, Criar superfície de ponto, Criar curva de ponto

Estas opções criam um novo subobjeto NURBS.

Inserir linha de VC, Inserir coluna de VC, Refinar de curva de VC, Refinar linha de VC

Estas opções adicionam VCs a um subobjeto de superfície de VC ao inserir ou refinar. Para saber qual é a diferença entre inserir e refinar, consulte Edição de subobjetos de superfície VC. Consulte Conceitos de NURBS para obter mais informações sobre como refinar.
