Superfície de varredura de 2 Cercas

As superfícies de varredura são construídas a partir de curvas. Uma superfície de varredura de 2 cercas usa pelo menos três curvas. Duas curvas, as "cercas" definem as duas bordas da superfície. As outras curvas definem as seções transversais da superfície. Uma superfície de varredura de 2 cercas é semelhante a uma varredura de 1 cerca. A cerca adicional permite ter mais controle sobre a forma da superfície.

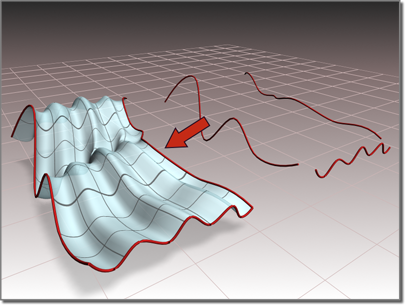

Superfície de varredura criada com duas cercas

As curvas da seção transversal deve interceptar as curvas da cerca. Se as seções transversais não interceptarem as cercas, a superfície resultante é imprevisível. Além disso, os pontos iniciais das cercas e os pontos finais da primeira curva da seção transversal devem coincidir. Use Ajustes de NURBS para tal.

Anexação automática de curva

Ao criar uma varredura de 2 cercas, é possível selecionar curvas que ainda não são subobjetos do modelo NURBS ativo. Você pode selecionar outra curva ou objeto spline na cena. Quando você seleciona essa curva, ela se conecta ao objeto atual como se você tivesse usado o botão Anexar.

Aviso: Se a curva que você anexar for um subobjeto de outro modelo NURBS, todo o modelo (isto é, o objeto NURBS pai da curva) também será anexado.

À medida que você move o mouse sobre uma curva que não faz parte do objeto NURBS ativo, o cursor muda de forma para indicar que você pode escolher a curva, mas a curva não é realçada em azul.

Procedimentos

Para criar uma varredura de 2 cercas:

  1. Criar as curvas que definem a superfície que deseja criar.
  2. Na caixa de ferramentas NURBS, ative (Criar Varredura de 2 Cercas)
  3. Clique na curva que deseja usar como a primeira cerca e, em seguida, na curva que deseja usar como segunda cerca. Clique em cada uma das curvas da seção transversal e, em seguida, clique com o botão direito do mouse para finalizar a criação.

    A varredura é interpolada suavemente entre as seções transversais, seguindo os contornos definidos pelas duas cercas.

    Conforme você clica em curvas, seus nomes surgem nas listas na implementação de criação de Superfície de Varredura de 2 Cercas. A ordem na qual se clica nas curvas pode afetar a forma da superfície de varredura.

Exemplo: para criar uma varredura de 2 cercas com anexação automática:

  1. Vá para o painel Criar e crie três curvas VC ou de Ponto NURBS independentes.
  2. Vá para o painel Modify. Na caixa de ferramentas NURBS, clique para ativar (Criar Varredura de 2 Cercas)
  3. Clique nas curvas pela ordem apropriada para a varredura.

    O 3ds Max cria a varredura. Não é preciso retrair as curvas para uma superfície NURBS ou anexá-las a um modelo NURBS existente.

    À medida que você move o mouse sobre uma curva que não faz parte do objeto NURBS ativo, o cursor muda de forma para indicar que você pode escolher a curva, mas a curva não é realçada em azul.

Interface

Enquanto um subobjeto de varredura de 2 cercas é selecionado, surge uma implementação com os parâmetros da varredura de 2 cercas. Esta implementação surge somente quando um subobjeto de varredura de 2 cercas está selecionado. Não é possível editar mais do que uma varredura de 2 cercas de cada vez, por isso, ao contrário do que acontece com outros subobjetos NURBS, a implementação não surge quando são selecionados vários subobjetos de varredura de 2 cercas.

Dica: Ao editar um subobjeto de varredura de 2 cercas, feche a implementação Superfície Comum para ver a implementação da superfície da varredura de 2 cercas mais facilmente.

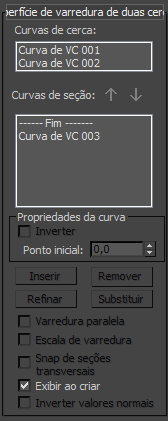

Implementação Superfície de Varredura de 2 cercas (hora de criação)

Curvas da Cerca

Exibe os nomes das duas curvas escolhidas para serem as cercas.

Curvas de seção

Essa lista mostra os nomes das curvas de seção transversal, na ordem em que são clicados. É possível selecionar uma curva ao clicar em seu nome na lista. Viewports, Exibir a curva selecionada em azul.

Botões de seta

Utilize para alterar a ordem das curvas de seção na lista. Selecione uma curva na lista e, a seguir, utilize as setas para mover a seleção para cima ou para baixo.

Propriedades de curva de grupo

Estes controles afetam as curvas individuais selecionadas na lista de Curvas de Seção, em vez de propriedades da superfície de varredura em geral. Eles são habilitados somente quando uma curva é selecionada na lista de Curvas de Seção.

Inverter

Quando definido, inverte a direção da curva selecionada.

Ponto inicial

Ajusta a posição do ponto inicial da curva. Isso pode ajudar a eliminar torções ou "deformações" indesejadas na superfície.

Esse controle estará desativado se a curva não for uma curva fechada.

Enquanto você estiver ajustando pontos iniciais, uma linha azul pontilhada é exibida entre elas, para mostrar o alinhamento. A superfície não é exibida, portanto ela não desacelera o ajuste. Quando você solta o botão do mouse, a superfície reaparece.

Inserir

(Desativado).

Remover

Remove uma curva da lista. Selecione a curva na lista e, a seguir, clique em Remover.

Refinar

(Desativado).

Substituir

(desativado).

Varredura Paralela

Quando desabilitado, as curvas da cerca definem uma superfície regrada e as seções transversais descrevem a elevação desta superfície regrada de base. Quando habilitado, cada seção transversal é associada ao seu plano de melhor ajuste. Esse plano se move ao longo das cercas e em paralelo. Se as cercas são curvas, o plano pode rodar. Se o espaçamento entre as cercas mudar, a seção é dimensionada ou diminui. Em qualquer um dos casos, a superfície é mesclada de seção em seção ao longo de todo o seu comprimento. Padrão=desativado.

Escala de Varredura

Quando desativado, o tamanho do plano é dimensionado somente na direção através das cercas. Quando ativado, o plano é dimensionado uniformemente em todas as direções. Padrão=desativado.

Seções transversais de snap

Quando habilitado, as curvas de seção transversal são convertidas e dimensionados de modo a interceptarem ambas as curvas. A primeira seção transversal é convertida para o início das cercas e a última para o fim das cercas. As seções transversais no meio são convertidas para tocarem nas cercas no ponto mais próximo das extremidades das curvas da seção transversal. Padrão=desativado.

Quando Ajustar Seções Transversais está habilitado, a varredura segue exatamente as curvas da cerca. Isso torna mais fácil construir superfícies de varredura de 2 cercas.

Exibir ao criar

Quando ativada, a superfície de varredura é exibida enquanto é criada. Quando desativada, a varredura podem ser criada mais rapidamente. Padrão=desativado.

Inverter normais

Inverte a direção dos normais da varredura.

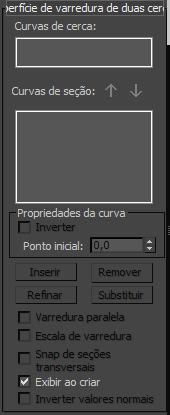

Implementação Superfície de Varredura de 2 Cercas (hora da Modificação)

Curvas da Cerca

Exibe os nomes das duas curvas escolhidas para serem as cercas.

Substituir a Cerca 1 e Substituir a Cerca 2

Permite substituir as curvas da cerca. Clique em um destes botões e, em seguida, na viewport, clique na curva para usá-la como a nova cerca.

Curvas de seção

Essa lista mostra os nomes das curvas de seção transversal, na ordem em que são clicados. É possível selecionar uma curva ao clicar em seu nome na lista. Viewports, Exibir a curva selecionada em azul.

Botões de seta

Utilize para alterar a ordem das curvas de seção na lista. Selecione uma curva na lista e, a seguir, utilize as setas para mover a seleção para cima ou para baixo.

Propriedades de curva de grupo

Estes controles afetam as curvas individuais selecionadas na lista de Curvas de Seção, em vez de propriedades da superfície de varredura em geral. Eles são habilitados somente quando uma curva é selecionada na lista de Curvas de Seção.

Inverter

Quando definido, inverte a direção da curva selecionada.

Ponto inicial

Ajusta a posição do ponto inicial da curva. Isso pode ajudar a eliminar torções ou "deformações" indesejadas na superfície.

Esse controle estará desativado se a curva não for uma curva fechada.

Enquanto você estiver ajustando pontos iniciais, uma linha azul pontilhada é exibida entre elas, para mostrar o alinhamento. A superfície não é exibida, portanto ela não desacelera o ajuste. Quando você solta o botão do mouse, a superfície reaparece.

Inserir

Acrescenta uma curva para a lista da seção. Clique para ativar a inserir e, a seguir, clique na curva. A curva é inserido antes de a curva selecionada. Para inserir uma curva na extremidade, realce o "--- -End - ----" marcador na lista.

Remover

Remove uma curva da lista. Selecione a curva na lista e, a seguir, clique em Remover.

Refinar

Refina a superfície de varredura de 2 cercas. Clique para ativar Refinar e, a seguir, clique em uma curva iso na superfície. (Quando arrastar o cursor do mouse sobre a superfície, as curvas da seção disponíveis são realçadas.) A curva em se clica é convertida a uma Curva de VC e inserida na varredura e na lista de seção. Quando se faz o ajuste fino de uma curva de ponto, refinar uma varredura pode alterar levemente a curvatura da superfície. Quando tiver refinado a superfície ao adicionar uma curva de seção transversal, é possível utilizar Editar curvas para alterar a curva.

Substituir

Permite substituir a curva selecionada. Selecione uma curva na lista, clique no botão e selecione a nova curva.

Varredura Paralela

Quando desabilitado, as curvas da cerca definem uma superfície regrada e as seções transversais descrevem a elevação desta superfície regrada de base. Quando habilitado, cada seção transversal é associada ao seu plano de melhor ajuste. Esse plano se move ao longo das cercas e em paralelo. Se as cercas são curvas, o plano pode rodar. Se o espaçamento entre as cercas mudar, a seção é dimensionada ou diminui. Em qualquer um dos casos, a superfície é mesclada de seção em seção ao longo de todo o seu comprimento. Padrão=desativado.

Escala de Varredura

Quando desativado, o tamanho do plano é dimensionado somente na direção através das cercas. Quando ativado, o plano é dimensionado uniformemente em todas as direções. Padrão=desativado.

Seções transversais de snap

Quando habilitado, as curvas de seção transversal são convertidas e dimensionados de modo a interceptarem ambas as curvas. A primeira seção transversal é convertida para o início das cercas e a última para o fim das cercas. As seções transversais no meio são convertidas para tocarem nas cercas no ponto mais próximo das extremidades das curvas da seção transversal. Padrão=desativado.

Quando Ajustar Seções Transversais está habilitado, a varredura segue exatamente as curvas da cerca. Isso torna mais fácil construir superfícies de varredura de 2 cercas.

Exibir ISO curvas

Quando definido, as curvas iso do eixo V da Varredura de 2 Cercas são exibidas, tal como as curvas do eixo U, para construir a varredura. O V-axis curvas são somente para exibição. Não é possível usá-las para construção de superfície.

Edição de curvas

Permite editar a curva selecionada sem mudar para outro nível de subobjeto. Clique para ativar Editar curva. Os pontos ou VCs da curva são exibidos, bem como o controle treliça se a curva é uma curva de VC. Agora é possível transformar ou alterar os pontos ou VCs como se estivesse no ponto ou curva de VC de subobjetos de nível. Para terminar de edição da curva, clique em desativar Edição de curvas.

Dica: Quando você editar curvas em uma varredura de 2 cercas, desativar a exibição da varredura pode tornar mais fácil ver as curvas e melhorar o desempenho. Use Ctrl + D(enquanto a Substituição do Atalho do Teclado está ativada) para alternar a exibição dos subobjetos dependentes, incluindo as varreduras.

A superfície de varredura pode se desviar da curva, se editar uma curva em uma varredura ao aumentar o peso de VCs da curva. Você pode resolver isso ao refinar a curva de ponto onde a superfície desvia.
