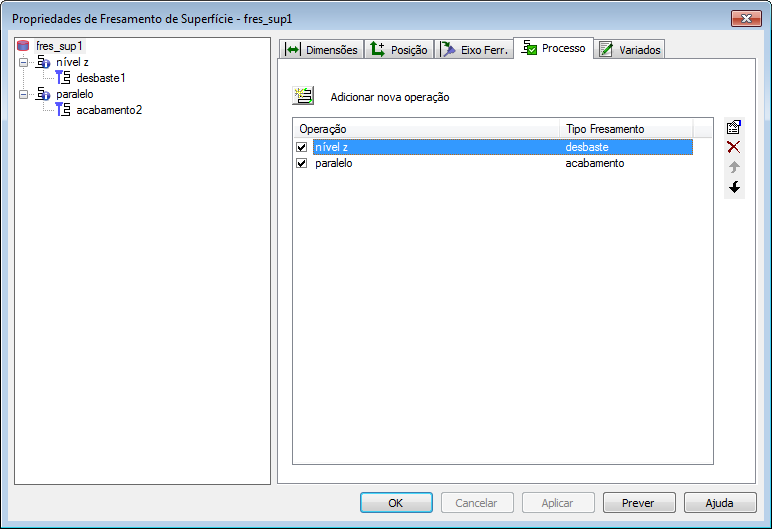

A guia Processo lista as operações incluídas para fresamento da figura na ordem em que ocorrem. Você pode remover operações desmarcando-as. Isso permite personalizar operações e então desativá-las para reduzir desordem na tela ao trabalhar em operações subsequentes.
Os botões apresentam as seguintes funções:
Nova operação
Selecione uma estratégia de usinagem:
Estratégias de Acabamento
- Paralelo - percursos que são paralelos ao eixo X ou Y.
- Acabamento nível Z - percursos que são paralelos ao plano XY.
- Fresamento de isolinha - percursos que seguem as linhas ou colunas de superfícies individuais.
- Espiral 2D - Percursos que se movimentam em espiral aproximando-se ou afastando-se do centro da peça. O passo lateral é constante pela vista superior.
- Espiral 3D - Percursos que se movimentam em espiral aproximando-se ou afastando-se do centro da peça. O passo lateral é constante em 3D.
- Fresamento radial - percursos que se afastam radialmente do centro da figura.
- Fresamento linha de fluxo - percursos que seguem as linhas ou colunas de uma superfície linha de fluxo que são então projetados na peça.
- Entre 2 curvas - percursos criados entre duas curvas especificadas.
Estratégias de Desbaste
- Desbaste nível Z - percursos que são paralelos ao plano XY.
- Desbaste por mergulho - percursos que removem grandes quantidades de material de um componente através de uma série de movimentos de mergulho verticais.
- Paralelo - percursos que são paralelos ao eixo X ou Y.
Estratégias Especializadas
- Horizontal + Vertical - usina regiões rasas e de inclinação acentuada utilizando diferentes técnicas.
- Reusinagem de Canto - Uma técnica de reusinagem utilizada para limpar cantos que ocorrem entre superfícies não-tangentes.
- Fresamento pencil - um passo único de limpeza para cantos.
- 4-Eixos Rotativos - usado em torno/fresa para usinar superfícies redondas com uma ferramenta X.
- Swarf - percursos são cortados utilizando a lateral da ferramenta. A ferramenta está em contato constante com a superfície.
- Trim 5-Eixos - percursos ao longo das arestas de superfícies. Existe a opção de cortar na aresta interna ou externa da superfície.
Para maiores detalhes sobre essas opções, consulte visão geral sobre operações.
Mover item acima altera a ordem das operações na figura de fresamento movendo a operação selecionada acima uma posição na lista.
Mover item abaixo altera a ordem das operações na figura movendo a operação selecionada abaixo uma posição na lista.
Apagar remove uma operação da figura. Você pode desabilitar uma operação desfazendo a seleção dessa operação. A caixa de verificação, quando selecionada, inclui essa operação na figura.
