Criando uma figura com wrap de 4º eixo a partir de um modelo 3D

Para criar uma figura com wrap de 4º eixo a partir de um modelo 3D:

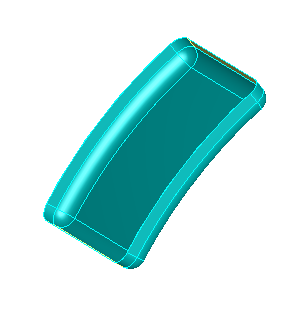

1. Selecione uma única figura que você deseja usinar na peça.



2. Verifique se é uma figura com wrap. Se a figura apresentar todas as laterais retas, pode ser cortada com uma figura 2.5D normal.



3. Considere as restrições para wrap de 4º eixo para certificar-se de que esteja correto para cortar a figura.
4. As laterais atravessam o eixo central de wrap? Se você realmente precisar cortar essas laterais com precisão, terá que utilizar Cortar lados perpend ao eixo indexado.

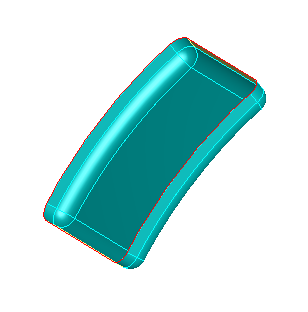

5. Utilize arestas de superfície para extrair uma curva do modelo sólido.



6. Aplique unwrap à curva. Certifique-se de utilizar essas opções para projetar para o SCU. A curva pode parecer estranha para você, mas irá funcionar.
7. Crie a figura com a opção de aplicar wrap em torno do eixo indexado.
Nota: Essa opção não está disponível no Assistente de Figura. Se você utilizar o assistente, precisa criar uma figura normal e editá-la para transformá-la numa figura de wrap.

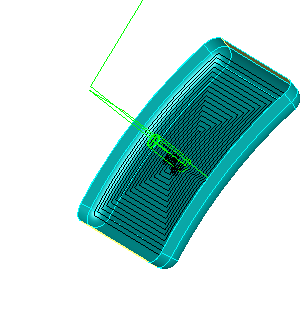

8. Crie os percursos. Se você encontrar algum problema, considere as restrições para indexação de 4º eixo.
