Wrap de 4º-eixo permite envolver uma figura 2.5D em torno do eixo X ou Y. Você precisa possuir uma máquina com recursos 4º eixo para utilizar essa função.
Wrap de 4º eixo utiliza a mesa rotativa como um eixo de movimentação contínua. Rotação ocorre durante a operação de usinagem e o movimento da ferramenta é limitado ao eixo X ou Y e ao eixo Z. Wrap é limitado a bloco cilíndrico. Um efeito colateral do wrap é que todos os movimentos em arco precisam ser convertidos para movimentos lineares para pós-processar. Essa conversão é controlada pelo atributo Tol. de wrap.

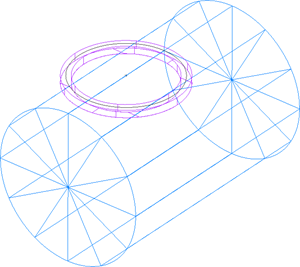

Você pode aplicar wrap a qualquer figura de fresamento utilizando wrap de 4º-eixo ou torneamento/fresamento. Este exemplo mostra uma figura simples de Canal envolvida em torno do eixo X.
|
figura: |
simulação 3D: |
|
|
|
