Swarf é uma técnica poderosa. Infelizmente, numa situação de cinco-eixos simultâneos, existem várias respostas corretas diferentes para o problema de swarf. O FeatureCAM tenta selecionar uma solução inteligente, mas às vezes seleciona uma resposta diferente da que você possa ter imaginado. Por exemplo, um plano único pode sofrer swarf na direção U ou V.
Na imagem abaixo, a figura consiste em duas superfícies magenta e uma superfície vermelha. O swarf corta corretamente a aresta necessária das superfícies magenta, e então (matematicamente correto) corta uma aresta incorreta da superfície vermelha.
Você pode tentar:
- Quebrar a figura em várias figuras (no limite, você pode ter uma figura swarf por superfície). Nesse caso, você pode acabar obtendo três figuras.
- Num documento torno/fresa, você pode às vezes obter a resposta necessária selecionando cortar a figura com uma ferramenta X. Esse é o caso para uma superfície plana simples que corte na direção U em vez de na direção V.
- Construa uma superfície regrada e utilize-a como superfície da peça.
- Superfícies adicionais podem às vezes ajudar o FeatureCAM a selecionar a face correta. Nessa imagem, a dica anterior também foi utilizada (a superfície regrada verde substituiu as três faces do sólido).
Elimine qualquer fillet no modelo, e utilize uma ferramenta de ponta esférica com tamanho apropriado.
- Diminua ou aumente a Tolerância. Como as superfícies entre suas curvas de aresta podem não ser perfeitamente regradas, swarf depende da configuração de tolerância.
- Frequentemente, a ferramenta está invertida com relação ao percurso necessário. Selecione Inverter eixo ferr. na guia Estratégia.

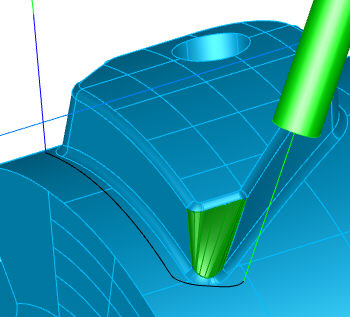

- Em casos como o acima, o chão do swarf não pode ser tocado. Isso é difícil de ser alcançado, especialmente com uma ferramenta de ponta plana. Você pode incluir o chão como uma Superfície de verificação, mas pode não obter o percurso completo. Nessa situação, você pode se aproximar do resultado utilizando Cortes Múltiplos e um incremento Z pequeno. Você também pode utilizar um Sobremetal de verificação negativo.
- Aumente a Tolerância de retração. O valor de Tolerância controla a precisão da discretização: superfícies curvadas são primeiro aplainadas para triângulos, e os triângulos são então usinados. A Tolerância de retração especifica o quanto o FeatureCAM pode invadir os triângulos para obter um percurso melhor, mais suave.
