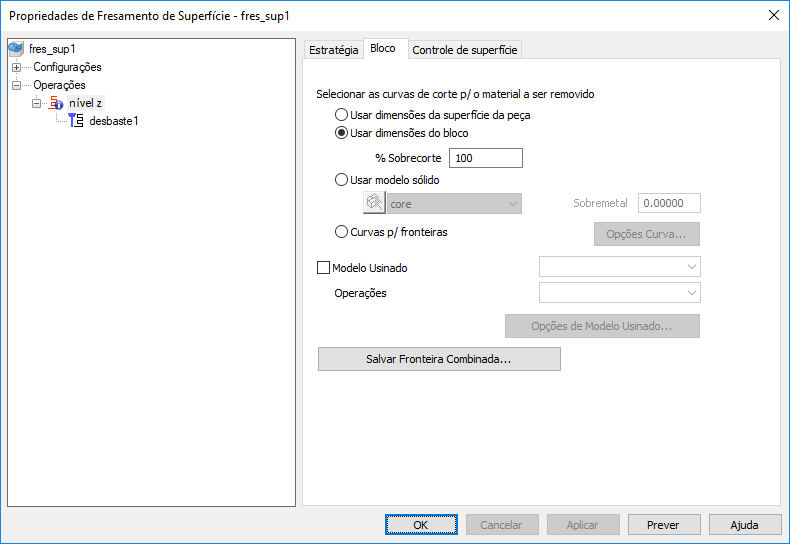

Utilize a guia Bloco do diálogo Propriedades de Fresamento de Superfície para selecionar as curvas de corte para o material a ser removido.
Usar dimensões da superfície da peça — Cria percursos nas superfícies, independente da posição do bloco. Se você estiver utilizando um percurso em espiral, essa opção calcula automaticamente a curva de silhueta da figura e utiliza essa curva como a forma da espiral. Essa é geralmente a melhor forma para percursos em espiral.
Usar dimensões do bloco — Restringe os percursos às porções da figura de superfície que estejam dentro do bloco. Se você estiver utilizando um percurso em espiral, essa opção utiliza o contorno do bloco como a forma da espiral. Você pode configurar que porcentagem da ferramenta se aproxima ou passa além da fronteira do bloco na opção % Sobrecorte.
% Sobrecorte se aplica a três tipos de figuras de fresamento de superfície:
- percursos em espiral designados como um postiço na página de bloco
- figuras cortadas com técnica de fresamento de projeção que não possuem uma curva de fronteira explícita
- alguns passos de desbaste nível Z.
No caso de um postiço, esse atributo se aplica somente ao comportamento do percurso em torno da fronteira do bloco.
Para outras figuras de fresamento de superfície 3D, utilize a função de tolerância de corte descrita na guia Bloco. A opção % Sobrecorte somente se aplica se Usar dimensões do bloco estiver selecionado na guia Bloco da figura.
% Sobrecorte especifica que porcentagem da ferramenta se aproxima ou passa além da fronteira do bloco.
Pode apresentar um valor entre -100 e 100 com os seguintes significados:
0 posiciona a linha de centro da ferramenta na curva do bloco.
100 corta a região em excesso por um raio da ferramenta.
-100 para a um raio da ferramenta antes da curva do bloco.
Para desbaste nível Z, esse atributo se aplica a todas as figuras exceto figuras de Cavidade sem curvas de bloco. Esse atributo controla a extensão externa de figuras de Postiço e o quanto essa figura de Cavidade corta além da sua fronteira. O valor padrão é 100%, o que posiciona a aresta da ferramenta na fronteira. Um número maior que 100 estende os percursos além da fronteira. Um número menor que 100 essencialmente aplica offset à fronteira externa e corta os percursos com essa fronteira mais próxima.
Usar modelo sólido — Restringe percursos para dentro do modelo sólido ou modelo STL selecionado. Opcionalmente, insira um sobremetal.
Curvas p/ fronteiras — Utiliza curvas para restringir as fronteiras do percurso ou para afetar a forma de um percurso em espiral. Clique no botão Opções Curva para exibir o diálogo Crv Fronteira. Opções adicionais são exibidas para percursos espiral 2D, percursos espiral 3D e todas as outras técnicas.
Modelo Usinado — Selecione essa caixa de verificação para utilizar um modelo usinado em combinação com a curva selecionada. Selecione o nome do Modelo Usinado e as Operações a serem utilizadas nas listas. Clique no botão Opções de Modelo Usinado para exibir o diálogo Config. de Modelo Usinado.
Salvar fronteira combinada — Clique nesse botão para exibir e salvar a fronteira para a operação. A fronteira é uma combinação da fronteira de aresta, fronteira de curva do bloco e limite de inclinação. Pode levar algum tempo para ser calculada, mas é calculada e armazenada com a operação, isto é, é calculada apenas uma vez.
