O navegador do iLogic lista as regras, formas, formas globais e regras externas do iLogic.
Sobre as regras
Uma regra é um programa de Visual Basic (VB.NET) pequeno que pode monitorar e controlar outros parâmetros , operações ou componentes do Inventor.
iLogic incorpora normas como objetos diretamente na peça, montagem e documentos de desenho. As regras determinam e conduzem o parâmetro de projeto e valores atribuídos. Controlando estes valores, é possível definir o comportamento de atributos, operações e componentes de modelo.
O conhecimento é salvo e armazenado diretamente nos documentos, como a maneira em que elementos de projeto geométrico são armazenados.
Sobre as formas

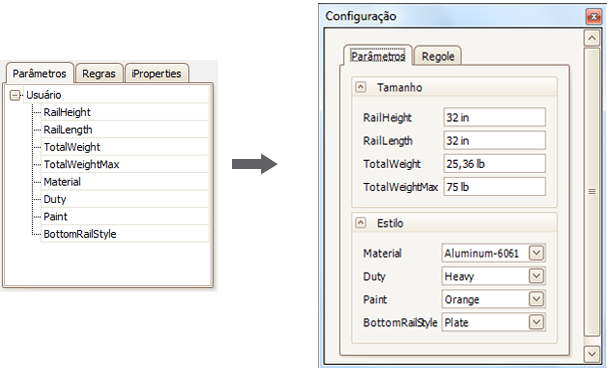

Crie e conecte uma interface de usuário personalizada para os parâmetros, propriedades e regras de uma peça, montagem ou documento de desenho do Inventor.
Utilize os métodos de arrastar e soltar para projetar uma interface do usuário sem necessidade de programação. Utilize os controles para controlar alterações para um projeto existente. As definições de forma podem ser específicas do documento e salvas com um documento de projeto ou armazenadas para uso em vários documentos.
Sobre as regras externas
As regras externas podem ser utilizadas como regras de iLogic ou como pequenos programas que são executados manualmente (como macros de VBA). Eles são armazenados em texto ou arquivos VB, fora de qualquer documento do Inventor (peça, montagem ou desenho). É possível executá-los manualmente ou a partir de outras regras.
Ao visualizar a lista de regras externas no navegador iLogic, a lista é a mesma para qualquer documento que estiver aberto. Ele não está vinculado a cada documento individual.
Também é possível executar regras externas como regras conduzidas por eventos.
Sobre os assistentes
O iLogic fornece vários assistentes que pode utilizar para criar regras sofisticadas para determinadas tarefas. Estes assistentes estão disponíveis na guia Assistentes da caixa de diálogo Editar Regra:
- Criar regra para um diálogo - Utilize uma caixa de diálogo padrão para conduzir valores de parâmetros.
- Capturar vista atual - Capturar orientação da vista e valores de exibição de zoom.
- Caixa de mensagem - Criar uma regra que exibe uma caixa de mensagem do Windows.
- Limites de parâmetros - Definir valores mínimos e máximos para parâmetros.
O ambiente do navegador do iLogic
No navegador iLogic, as regras são organizadas em duas guias:
- A guia Regras lista todas as regras armazenadas no documento.
- A guia Regras externas lista regras armazenadas fora do Inventor (no disco), independentemente do documento aberto.
As formas são organizadas em duas guias:
- A guia Formas lista todas as formas e botões para acionar regras armazenadas no documento atual.
- A guia Formas globais lista todas as formas e botões para acionar regras armazenadas fora do Inventor, independentemente do documento aberto.
Dica: O iLogic não carrega automaticamente as alterações que foram feitas no sistema de arquivos. Você pode recarregar as formas globais do sistema de arquivos selecionando ao clicar com o botão direito do mouse em Atualizar.
É possível controlar a visibilidade do navegador do iLogic na guia Vista da faixa de opções,
painel Janelas Interface do usuário Navegador do iLogic
Parâmetros em regras
É possível utilizar nomes de parâmetros do Inventor padrão em regras como variáveis de Visual Basic. Quando executar a regra, o valor do parâmetro é atribuído para a variável. Para um parâmetro numérico, o valor é um número real expresso nas unidades de documento especificados em Ferramentas Configurações de documento. Os parâmetros de texto se tornam variáveis de sequência na regra. Parâmetros de Verdadeiro/Falso se tornam variáveis booleanos.
Os parâmetros podem aparecer de duas maneiras diferentes:
- Variáveis VB.NET que estão vinculados aos parâmetros numéricos e não numéricos. As variáveis são realçadas em azul:
Quando uma regra começa a ser executada, o iLogic lê os valores para estes parâmetros do modelo para a regra. Quando a regra terminar a execução,o iLogic salva os valores alterados de volta para o modelo.
Para salvar os valores antes que a regra tenha terminado a execução, utilize a função RuleParametersOutput. Esta função é útil se quiser alterar o modelo imediatamente.
- Parâmetros acessados utilizando a função Parâmetro. Por exemplo:
Quando atribuir valores utilizando este método, os valores são salvos no modelo imediatamente antes da próxima linha na regra ser executada. Quando ler um valor utilizando a função Parâmetros, ele é imediatamente lido a partir do modelo Inventor.
Regras externas e parâmetros
As regras externas não são executadas automaticamente em resposta a alterações de parâmetros específicos. Ao contrário das regras internas, os nomes dos parâmetros não estão automaticamente disponíveis como variáveis de regra.
Por exemplo, a seguinte declaração de regra não funciona:
d1 = d0 * 0.5
Ao invés, utilize o seguinte:
Parameter("d1") = Parameter("d0") * 0.5
Esta declaração funciona em qualquer peça ou montagem com parâmetros nomeados d0 e d1. Ela pode ser utilizada para operar em peças relacionadas que compartilhem algo em comum.
Nomes de entidade padrões segundo as regras
Antes de utilizar um dos seguintes nomes de entidades do Autodesk Inventor em uma regra, altere o seu nome se um nome padrão tiver sido atribuído durante sua criação:
- operação
- esboço
- operação de trabalho
- padrão
- restrição
- iMate
Utilize um nome significativo. A alteração do nome faz com que seja mais fácil ver o que a regra está fazendo.
Outra razão para alterar nomes padrão é torná-los mais portáteis. Em versões localizadas do Inventor, os nomes de item padrão são convertidos para o idioma daquela versão. Os nomes são automaticamente alterados no navegador de modelo, mas não em uma regra de iLogic. Portanto, a regra pode ser incapaz de encontrar itens utilizando o nome padrão. Se outra pessoa utilizar o modelo em uma versão de idioma diferente do Inventor, os nomes padrão devem ser alterados. Esta recomendação se aplica somente a itens que são chamados pelo nome na regra. Por exemplo, as funções de medição podem utilizar nomes de operação de trabalho. Se tiver operações de trabalho, mas não utiliza-os em funções de medição, então não será necessário renomeá-los. Não renomeá-los.
Em versões que não sejam em inglês do Inventor, utilize um nome em inglês na regra. Por exemplo:
"3rd Party:Embedding 1"
Quando uma regra é executada
As regras geralmente são executadas automaticamente em respostas a alterações nos valores de parâmetros, se os parâmetros são utilizados diretamente como variáveis na regra. Também é possível desencadear regras por eventos.
Uma regra é executada imediatamente depois de editá-la, se não for suprimida. Quando as regras são executadas, as alterações nos parâmetros não atualizam o modelo até depois da execução da regra. Se necessário, é possível forçar a alteração de parâmetro a ter efeito imediato utilizando:
- a função Parâmetro
- a função RuleParametersOutput na regra
Como a regra é processada
Quando criar ou editar uma regra, o texto de regra é convertido em código VB.NET válido e, então compilado. Alguns nomes de parâmetros do Inventor não são válidos como nomes de variáveis VB.NET. Para permitir um intervalo completo de nomes de parâmetro do Inventor, iLogic internamente substitui novos nomes de variáveis para os parâmetros do Inventor.
Palavras-chave utilizadas como nomes de parâmetros
Embora possa utilizar palavras-chave de Visual Basic como nomes de parâmetro, não é recomendado para novos documentos. No entanto, quando adicionar regras a documentos existentes, geralmente não é necessário alterar qualquer nome de parâmetro. Se um nome é o mesmo que uma palavra-chave e precisa daquela palavra-chave na regra, é possível:
- Alterar o nome de parâmetro do Inventor, se possível (recomendado).
- Utilize a palavra-chave na regra, mas com letras diferentes em maiúsculas. Por exemplo, utilize Class se o parâmetro do Inventor é nomeado class. Os nomes de parâmetros do Inventor são sensíveis, mas VB não. No nosso exemplo, class é substituído com outro nome antes que o VB veja o código, mas Class permanece intacto.
Unidades em regras
É possível utilizar unidades do Inventor em regras da mesma maneira como são utilizadas em equações de parâmetro do Inventor padrão.
- As regras não requerem unidades. Por exemplo, suponha que um número é atribuído a um parâmetro que não é sem unidade, mas nenhuma unidade é especificada na expressão. Neste caso, iLogic supõe que o número utiliza as unidades de documento que estejam em conformidade com o parâmetro. Este tipo de suposição também se aplica a unidades de composição, como min/h . Os documentos de unidade são definidos em Ferramentas Configurações de documento Unidades no Inventor.
- Os nomes de unidades somente podem ser utilizados diretamente após números no texto de regra. Não podem ser utilizadas depois de parâmetros, variáveis ou expressões.
Exemplo - unidades de documentos mistos
Neste exemplo, um arquivo de peça utiliza unidades de documento de polegadas. No Editor de parâmetro de iLogic:
- parâmetro x está definido para 1 in
- parâmetro y está definido para 12,5 mm
Uma regra foi escrita como:
result = x + y MessageBox.Show(result,“Mixed Units Defined in Parameter Editor”)
Ao executar a adição, o iLogic converte o valor de parâmetro y de 12.5 mm para.4921polegadas. Uma caixa de mensagens exibe o valor de 1.49212598425197 e indica que unidades mistas são definidas no Editor de parâmetros.
Reciprocamente, se as unidades de documento são definidas como milímetros, então iLogic converte o valor do parâmetro x de 1 para 25.4 mm. Uma caixa de mensagens exibe o valor de 37.9 e indica que unidades mistas são definidas no Editor de parâmetros.
