Um modelo analítico é uma representação 3D simplificada da descrição complete de engenharia de um modelo físico estrutural. O modelo analítico consiste nestes componentes estruturais, geometrias, propriedades do material e cargas, que juntos formam um sistema de engenharia.
Um modelo analítico de uma estrutura é composto de um conjunto de modelos analíticos do membro estrutural, incluindo um para cada elemento na estrutura. Os seguintes elementos estruturais têm os modelos analíticos do membro estrutural: Pilares estruturais, elementos do Framing estrutural (como vigas e contraventamentos), Pisos estruturais, Paredes estruturais e elementos de Fundação estrutural.
O modelo analítico de todos os elementos estruturais tem:
- Parâmetros de instância
- Propriedades de material físico
- Posição padrão relativa ao próprio membro estrutural
- Localização em relação a um plano de projeção, como colocado ou como ajustado
O modelo analítico é criado automaticamente quando você cria o modelo físico e pode ser exportado para aplicativos de análise e projeto.

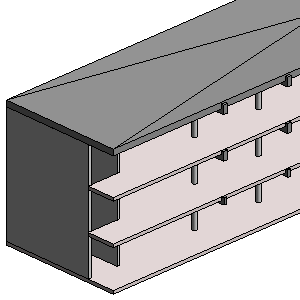

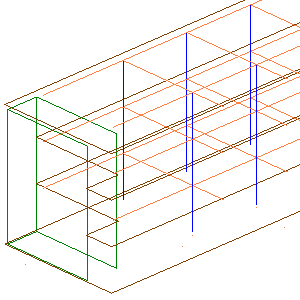

| Modelo físico | Modelo analítico |
|---|---|
 |
 |
Crie seu modelo físico no Revit nas vistas que representam a estrutura física. Considere o modelo físico como um conjunto de desenhos de produção. Ao criar seu modelo físico, a criação do modelo analítico está ocorrendo dinamicamente. O Revit mantém o modelo analítico para você.
A representação em baixa resolução de elementos estruturais vistos no modelo físico não é o modelo analítico. Inicialmente, o modelo analítico é geometricamente dependente do modelo físico, mas pode ser visualizado como objetos independentes.
