Um vínculo analítico é um elemento conectando dois nós analíticos separados. A criação de vínculos analíticos simplifica e acelera a análise estrutural do modelo, afetando os resultados para a extensão aceitável.
Os vínculos analíticos podem ser utilizados em determinadas situações, como, por exemplo, a conexão de vigas ou colunas deslocadas ou a modelagem de diafragmas de piso rígido. Um vínculo analítico será criado automaticamente a partir de vigas analíticas para colunas analíticas com base nas regras definidas abaixo.

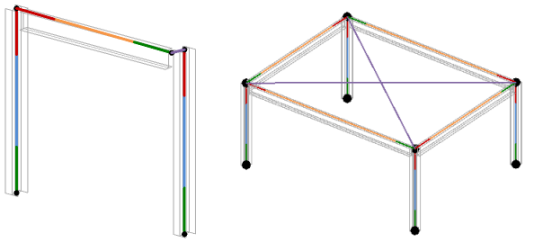

Vínculos analíticos (Uma coluna deslocada e um diafragma de piso rígido)
Os vínculos analíticos podem ser definidos como completamente rígidos ou liberados em direções globais. Estes elementos analíticos fornecem a rigidez para o modelo analítico sem adicionar um objeto físico real.
Um vínculo analítico é uma propriedade de instância para as colunas e vigas nas propriedades do Modelo analítico. Para vigas, é possível selecionar ativado, desativado ou da coluna.
As colunas que se sobrepõem, mas não necessariamente se unem ao modelo físico de uma viga, podem ter vínculos analíticos com a viga.
Neste caso, a coluna é um candidato potencial para vínculos analíticos, como mostrado na ilustração a seguir.
As vigas que expandem em diversas colunas podem acomodar vínculos analíticos de forma similar. Todas as colunas na ilustração a seguir, unidas ou não, podem ter vínculos analíticos com a viga.
A tabela a seguir mostra o comportamento do vínculo analítico com base nas configurações das colunas e vigas.
| Configurações de vínculo analítico | |||||
|---|---|---|---|---|---|
| Viga | Coluna 1 | Coluna 2 | Coluna 3 | Coluna 4 | |
 |
Da coluna | Sim | Não | Não | Sim |
 |
Da coluna | Sim | Sim | Não | Sim |
 |
Da coluna | Sim | Sim | Sim | Sim |
 |
Sim | Sim | Não | Sim | Sim |
 |
Não | Sim | Não | Sim | Sim |
