Ao criar vigas curvadas, é possível manter um modelo analítico da curva contínua ou aproximá-lo a uma série de segmentos de linha reta.
O Revit deixa a curva discreta ao selecionar o parâmetro Aproximar curva. Caso contrário, o modelo analítico segue o caminho da curva. Acesse os parâmetros do modelo analítico segmentado de uma viga curvada selecionada na paleta Propriedades.
Curva de aproximação - Quando este parâmetro for selecionado, o Revit cria segmentos com base nos valores do Deslocamento discreto máximo e da Utilização dos pontos definidos.

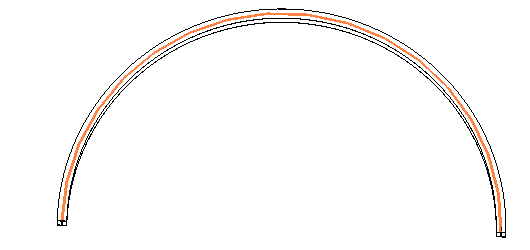

Modelo analítico da viga curvada com o parâmetro Curva de aproximação selecionada.
Deslocamento discreto máximo - Este parâmetro limita a distância entre uma curva suave e um segmento de linha. Por exemplo, a distância entre as linhas laranja e verde abaixo não excederá o valor definido neste parâmetro.
Utilizar pontos definidos - Os pontos definidos são as localizações na viga curvada nas quais outros elementos estruturais entram em contato. Ao selecionar este parâmetro, ele força o modelo analítico segmentado a ter pontos nodais nas extremidades dos membros anexados à viga curvada. Ao desmarcar este parâmetro, os modelos analíticos das vigas anexados à viga curvada segmentada podem se estender ou encurtar para alcançar o modelo segmentado e também podem causar resultados inexatos.
Modelo analítico da viga curvada utilizando pontos definidos.
