Sobre a compreensão do modelo de energia

Quando você usar a ferramenta Criar o modelo de energia, o Revit cria quatro vistas para ajudá-lo a entender a geometria do modelo de energia.

• Vista Espaços analíticos
• Vista Zonas do sistema
• Tabela de espaços analíticos
• Tabela das superfícies analíticas

Use estas vistas como segue:

• Antes de enviar o modelo de energia para a análise, examine as vistas para assegurar que o modelo esteja bem definido e que reflita com precisão sua intenção de projeto.
• Quando uma simulação de energia retorna resultados inesperados, use as vistas para solucionar problemas com o modelo. Considere a possibilidade de alterar o modelo e ajustar os parâmetros para a Resolução do espaço analítico e Resolução de superfície analítica.

Vista Espaços analíticos

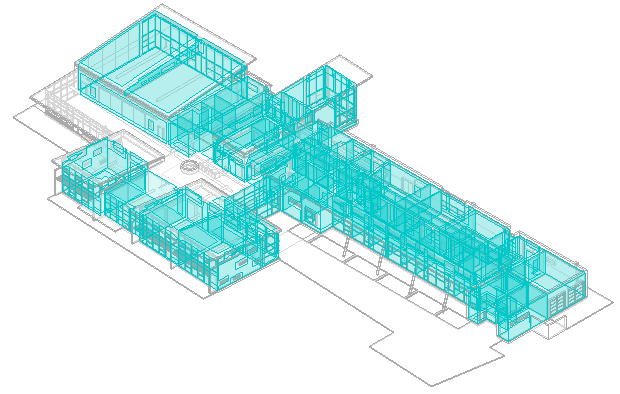

Quando você clicar em Criar o modelo de energia, o Revit cria o modelo de energia e o exibe em uma vista 3D denominada Espaços analíticos. A nova vista é listada no Navegador de projeto em Vistas 3D.

A vista Espaços analíticos usa as configurações na caixa de diálogo Visibilidade/Gráficos para ocultar algumas categorias de elementos de construção e para aplicar 50% de transparência a outras categorias de modelo, como pisos e telhados. A vista também exibe os espaços analíticos projetados sobre os elementos de construção.

Utilize a vista para compreender como o Revit interpretou os elementos de construção para criar um modelo de energia. Você pode efetuar o pan, zoom e rotacionar o modelo de energia para examiná-lo mais de perto.

Para aprimorar sua compreensão do modelo de energia, crie vistas duplicadas da vista Espaços analíticos e ajuste as configurações de Visibilidade/Gráficos. Em uma vista duplicada, por exemplo, você pode desejar ocultar todos os elementos do modelo (desative as caixas de seleção Visibilidade para todos os itens listados na guia Categorias de modelo) e exiba somente as superfícies analíticas. Consulte Especificar a visibilidade da categoria do elemento. Examine estas vistas para identificar formas nas quais você pode aprimorar o modelo de construção para melhor suportar a análise de energia ou para solucionar a origem dos problemas com os resultados da análise.

Dica: Quando você cria uma vista duplicada com configurações de Visibilidade/Gráficos, que ajudam a compreender e revisar o modelo de energia, crie um modelo de vista para essas configurações. A seguir, você pode facilmente aplicar as configurações para as vistas para futuras análises de energia. Consulte Modelos de vistas.

Vista Zonas do sistema

Uma vista Zonas do sistema também é criada e listada no Navegador de projeto nas Vistas 3D. A vista Zonas do sistema exibe os elementos de construção da mesma forma que a vista Espaço analítico, mas exibe as zonas do sistema em vez dos espaços analíticos.

Tabela de espaços analíticos

A Tabela de espaços analíticos é uma tabela que lista os espaços analíticos individuais no modelo de energia. Estes espaços foram criadas para o modelo de energia com base na definição ambientes no modelo de construção e elementos do Revit que sejam de delimitação de ambiente.

A tabela lista a área e o volume de cada espaço, bem como a área total e o volume de todo o modelo. Se um espaço analítico tiver base em um ambiente, o nome do ambiente também é listado.

Revise a tabela, procurando pelo seguinte:

• espaços inesperadamente grandes ou pequenos
• os ambientes cuja área ou volume é maior ou menor do que o esperado
• área e volume de espaço analítico total que são maiores ou menores do que o esperado (esses números incluem vazios do forro)

Para examinar um determinado espaço analítico, selecione-o na tabela e utilize a ferramenta Realçar no modelo para ver o mesmo em um Modelo de energia 3D.

Tabela das superfícies analíticas

A tabela de superfícies analíticas é uma tabela que lista as superfícies analíticas individuais no modelo de energia. Estas superfícies foram criadas para o modelo de energia com base nos espaços analíticos.

A tabela lista a área de cada superfície, o número de superfícies daquele tamanho e tipo de abertura (como uma porta ou janela) ou o tipo de superfície (como uma parede interna, parede externa, telhado, sombra, forro ou laje).

Revise a tabela, procurando pelo seguinte:

• superfícies inesperadamente grandes ou pequenas
• tipos de superfície ou tipos de abertura que não coincidem com as suas expectativas
• uma área da superfície analítica total que seja maior ou menor do que o esperado

Para examinar uma determinada superfície analítica, selecione-a na tabela e utilize a ferramenta Realçar no modelo para ver a mesma em um Modelo de energia 3D.
