Em um modelo de energia, as superfícies são os caminhos de transferência de calor de ou para cada espaço. Elas incluem superfícies entre os espaços internos e o ambiente externo.
Para ser mais preciso, elas são superfícies limites de espaço. Para simplificar, no entanto, o Revit se refere a elas como superfícies.
Na ilustração a seguir, as superfícies separam os 5 espaços. Folgas indicam a separação entre as superfícies.
Adjacência e tipo de superfície
A adjacência da superfície e tipo de superfície são os atributos que determinam como cada superfície será processada durante a simulação de energia.
A Adjacência da superfície pode conter um dos seguintes valores:
- Espaço: a superfície está conectada com outro espaço
- Nenhuma: a superfície está conectada com o ambiente externo
O Tipo de superfície permite que a simulação de energia possa diferenciar as superfícies com base no que elas representam no modelo. Por exemplo, telhados, paredes internas e externas têm diferentes coeficientes de convecção.
Algumas superfícies estão em contato com o solo. Algumas superfícies são transparentes e transmitem ganho de luz e solar. Outras superfícies são sombras. Durante a análise de energia, nenhuma transferência de calor é simulada para sombras; elas simplesmente obstruem a radiação solar direta para outras superfícies.
Você também pode especificar um tipo de superfície como ar. Utilize este valor quando um ambiente grande estiver organizado em múltiplos espaços. O ar representa o a face fictícia que subdivide o ambiente.
Geometria da superfície
Em um modelo de energia, a geometria da superfície representa a forma e layout da construção. O gbXML pode representar a geometria da superfície de duas formas: plana e retangular.
Em ambos os casos, você deve representar toda a área e a posição de cada superfície externa em relação ao sol e vento. Esta informação garante que a simulação de energia possa determinar a quantidade de transferência de calor entre a superfície de ou para o espaço.
- A Geometria da superfície plana é definida usando as coordenadas de ponto cartesiano: uma série de coordenadas X, Y e Z que capturam a posição, a forma e o tamanho de cada superfície plana.
- A geometria da superfície retangular captura as mesmas informações (área e posição para a superfície em relação ao sol e vento). No entanto, ele simplesmente usa valores numéricos para a altura, largura, inclinação e a orientação.
| 1. Geometria plana | 2. Geometria retangular |
 |
Largura = 10
Altura = 4 Inclinação = 90 graus Azimute = 0 graus |
A geometria plana é mais normalmente usada porque ela representa a forma real e o layout da construção com superfícies planas discretas. A geometria retangular é mais abstrata, o que torna difícil validar visualmente, e ela não pode levar em conta por coisas como o sombreamento de outras superfícies.
A geometria da superfície plana é o tipo mais comum utilizado para a simulação de energia de toda a construção.
Espaço e precisão da superfície

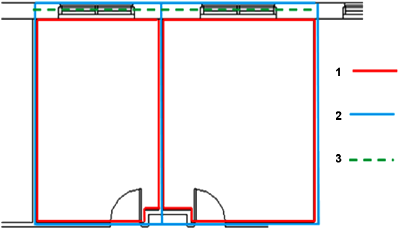

Ao gerar um modelo de energia a partir de um modelo de arquitetura, há várias maneiras de se posicionar e medir os espaços e superfícies. Por exemplo, a imagem a seguir ilustra como algumas ferramentas de criação do modelo definem áreas de espaço, volumes e superfícies de limite em diferentes formas, produzindo um conjunto um pouco diferente de medidas e coordenadas.
 |
|
Com a Otimização da energia para o Revit, o modelo de energia automaticamente criado é normalmente preciso com medidas reais entre 0 e -3 a -5%. Esta precisão assume configurações apropriadas para Resolução de espaço analítico e Resolução de superfície analítica.
Outro exemplo de variação de precisão se relaciona com a captura recursos de arquitetura complexos. No contexto de um modelo de energia, os recursos básicos, como paredes curvadas ou telhados significam um desafio devido à limitação de superfícies planas. Os recursos de construção complexa deve ser representado com precisão para capturar os processos de transferência de calor de forma eficaz. Por exemplo, com uma parede curva, uma representação simples pode capturar sua área adequadamente, mas pode arredondar os efeitos de sombreamento solar. As ilustrações a seguir mostram a mesma parede curvada representada em um modelo de energia usando 2 ou 7 superfícies de limite facetadas.
 |
 |
Com a Insight - Energy Analysis, seu processo automatizado para criar o modelo de energia executa uma simplificação mínima, mas produz uma maior precisão. Isso funciona diretamente usando os elementos de construção arquitetônica definidos no modelo. Embora este método possa criar processos gbXML grandes, a estratégia de processamento na nuvem reduz esse problema.
Precisão da aresta da superfície
As superfícies de limite de espaço não precisam ser precisamente coincidentes entre si. As superfícies não precisam formar um selo hermético e se referem com precisão a área de espaço e ao volume do espaço. Nem o mecanismo de simulação de energia nem o esquema gbXML requer estes selos herméticos.
Na verdade, a área de espaço, volume de espaço e superfícies de limite são itens independentes. Como resultado, as superfícies podem ter pequenas folgas entre elas ou até mesmo pequenas sobreposições. Esta abordagem é importante porque os limites herméticos podem ser difíceis e caros para determinar com precisão. Um modelo perfeitamente hermético tem um impacto insignificante sobre a confiabilidade do modelo de energia.

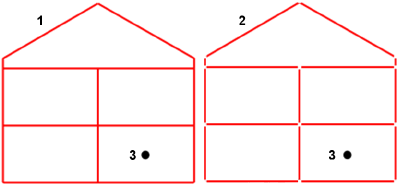

Por exemplo, esta ilustração mostra o seguinte:
- Um modelo com superfícies coincidentes
- Um modelo com superfícies não coincidentes
- Em cada caso, os valores para área de espaço e volume de espaço são completamente independentes. O Método 1 e o Método 2 são aceitáveis, desde que os valores da área de espaço e o volume de espaço sejam precisos.
