Создание пользовательской стрелки на север

Чтобы использовать эту процедуру, следует ознакомиться с редактором блоков AutoCAD, палитрами вариации блоков и определениями атрибутов AutoCAD.

Создание пользовательской стрелки на север

1. Создайте блок AutoCAD, содержащий графическое представление стрелки на север.

   Используйте редактор блоков для создания блока стрелки на север.

   • Введите в командной строке BE, чтобы открыть редактор блоков.
   • Укажите имя блока стрелки на север.
   • Добавьте всю необходимую графику и оформление.



2. Определите свойство поворота.

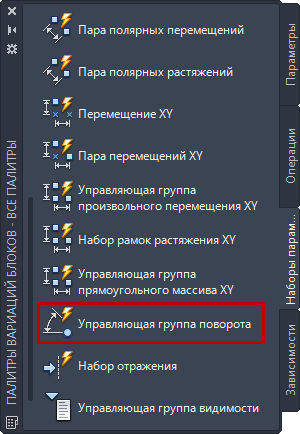

   • На палитре "Вариации блоков" Наборы параметров выберите Группа поворота.



   • Щелкните получившийся параметр правой кнопкой мыши и выберите Свойства.

     Можно также в командной строке ввести команду PROPERTIES.

   • В палитре Свойства в разделе Метки свойств измените параметр Группа поворота, присвоив ему значение Map.View.Rotation.

     В Инструментарий AutoCAD Map 3D этот параметр используется для расчета угла направления на север.



   • Чтобы не отображать это свойство, в разделе Разное в палитре Свойства измените параметр Показать свойства, присвоив ему значение Нет.
   • Чтобы не отображать ручки для этого свойства, присвойте параметру Число ручек значение 0.
3. Сохраните блок и закройте редактор блоков.
