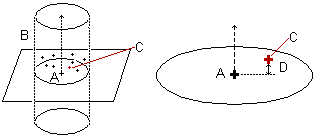

Когда вы измеряете отдельную точку, PowerInspect вычисляет зону захвата (В) вокруг вектора номинальной точки (А). Измеренная точка (С), ближайшая к номинальному значению, компенсируется и проецируется вдоль вектора, а объект выводит 2D расстояние (D) между измеренной и номинальной точкой вдоль вектора компенсации щупа.
Прим.: Измерить отдельные измеряемые точки можно только в процессе измерения детали на станке с ЧПУ или ручным управлением
Чтобы измерить одиночную точку:
- В последовательности измерения щелкните правой кнопкой мыши по отдельной точке и в контекстном меню выберите опцию Измерить объект.
PowerInspect отображает вид матмодели в полноэкранном режиме с отображением номинальной точки в качестве цели
. Кроме того, открывается диалоговое окно Измерение элемента, в котором отображаются:
- фактические значения положения измеряемой точки;
- расстояние до контрольной точки;
- расстояние до заданной плоскости;
- расстояние по плоскости.
- В диалоговом окне Измерение элемента нажмите кнопку Параметры
. Откроется диалог Параметры измерения.
- В диалоге Параметры измерения выберите вкладку Одиночная наводимая точка и отредактируйте параметры:
- Чтобы записывать точку одним касанием, уберите галочку с опции Записывать все точки в зоне захвата. Точка должна находиться в пределах зоны захвата.
- Чтобы использовать ближайшую точку к номинальной как измеренную точку, но записывать все точки в зоне захвата, выберите опцию Записывать все точки в зоне захвата. Точки располагаются в списке на вкладке Информация. Их также можно просмотреть в диалоговом окне Измерение элемента, нажав кнопку
.
- Чтобы изменить размер зоны захвата, введите новое значение в поле Радиус зоны захвата.
- Чтобы остановить запись точек после получения точки в пределах заданного номинального расстояния, установите флажок Остановить запись, если расстояние от полученной точки до контрольной оси меньше чем и укажите расстояние.
- Для получения нескольких точек снимите флажок Остановить запись, если расстояние от полученной точки до контрольной оси меньше чем.
- Нажмите ОК, чтобы сохранить изменения и закрыть диалог Параметры измерения.
- Измерьте точку. Если ваше измерительное устройство поддерживает слежение за текущими координатами, то PowerInspect показывает текущее положение щупа на виде матмодели. Можно также отобразить текущие координаты щупа с помощью диалогового окна Координаты.
- Настройте параметры в диалоговом окне Измерение элемента, чтобы просмотреть номинальные значения матмодели для контрольной точки, любые отклонения от номинальных значений и значения ошибок, связанные с определенными допусками.
- Используйте параметры в диалоговом окне Измерение элемента, чтобы выбрать действия для точки. Нажмите:
для сохранения точки.
для повторного измерения точки.
для отмены точки.
- При необходимости, если воспроизводится геометрическая группа, содержащая несколько объектов с отдельными измеряемыми точками, щелкните:
, чтобы принять текущий объект и перейти к следующему;
, чтобы вернуться к предыдущему объекту и выполнить измерение еще раз.
