Точки ориентации можно размещать в любом месте на уровне определения в дереве последовательности. Они могут также использоваться в группе контроля геометрии, чтобы ориентировать щуп перед объектом или после него.

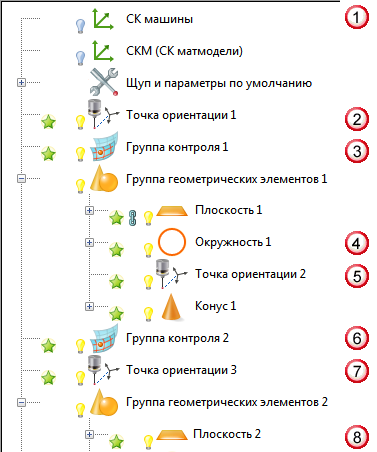

Следующий пример иллюстрирует использование точек ориентации:
Последовательность измерения начинается с положения и ориентации щупа по умолчанию (СК машины).
Положение щупа изменяется с помощью Точки ориентации 1.
В группе контроля 1 выбрана Автоориентация для метода измерения UserDefined группы, поэтому положение щупа преобразуется перед тем, как начнется измерение.
В Окружности 2 Авто-ориентация не выбрана, поэтому перед измерением первой точки Окружности 2 положение щупа устанавливается в соответствии с Точкой ориентации 1.
Точка ориентации 2 преобразует щуп для Конуса 1.
Группа контроля 2 не использует Авто-ориентацию, поэтому щуп использует ориентацию Точки ориентации 1, так как этот объект точки ориентации на этом уровне в последовательности измерения.
Когда измерение Группы контроля 2 будет завершено, щуп будет преобразован с помощью Точки ориентации 3.
Если группа контроля геометрии 2 содержит объект, в котором выбрана Автоориентация, то щуп преобразуется с помощью соответствующего метода измерения. В противном случае щуп остается в положении, указанном в точке ориентации 3.
