Метод измерения SelectedSurface позволяет создать шаблоны растрового измерения для заданной поверхности. Используйте диалог Параметры поверхности, чтобы выбрать поверхность и задать параметры, контролирующие шаблон измерения.
Чтобы задать поверхность и параметры измерения:
- На вкладке Элементы выберите SelectedSurface и нажмите кнопку Параметры

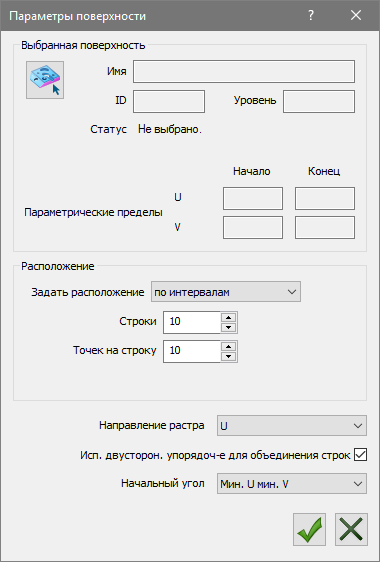

. Откроется диалог Параметры поверхности. Например:
- Нажмите кнопку Выбрать графически

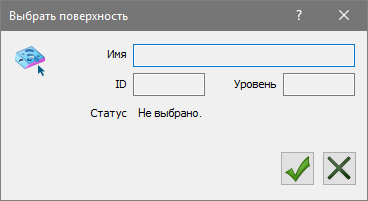

.Откроется диалог Выбрать поверхность.
- На матмодели щелкните левой кнопкой мыши по поверхности, которую хотите измерить. Будут показаны Имя, ID, Уровень и Параметрические пределы для поверхности.
- Нажмите кнопку ОК
, чтобы подтвердить поверхность и закрыть диалоговое окно. Сведения о поверхностях и параметрические пределы поверхности отображаются в диалоговом окне Параметры поверхности. - В списке Задать расположение выберите метод создания траектории. Выберите:
- по параметрическим единицам, чтобы использовать параметрические единицы поверхности для задания шага строк (между рядами) и шага (между точками).
- по приведенным единицам, чтобы использовать приведенные параметрические единицы поверхности для задания шага строк (между рядами) и шага (между точками).
- по интервалам, чтобы задать максимальное количество строк и максимальное количество измеряемых точек в каждой строке.
- В списке Направление растра выберите направление каждой строки траектории.
- Выберите опцию Исп. двусторон. упорядоч-е для объединения строк, чтобы чередовать направление траектории между строками. Снимите выделение с этой опции, чтобы использовать одно и то же направление для каждой строки.
- В списке Начальный угол выберите положение, в котором должна начинаться траектория.
- Нажмите кнопку ОК , чтобы сохранить изменения и сгенерировать траекторию.
