Использование объекта «Щуп и параметры» в последовательности двухстоечного измерения

Выберите стойку, с помощью которой требуется измерить объект, и укажите щуп в сборе, который будет использоваться.

В 2-х стоечном режиме объекты Щуп и параметры работают также, как в обычном режиме, за исключением того, что необходимо выбрать стойку, пред тем как изменить инструмент.

1. Щелкните Траектория > панель «Объекты» > Щуп и параметры.

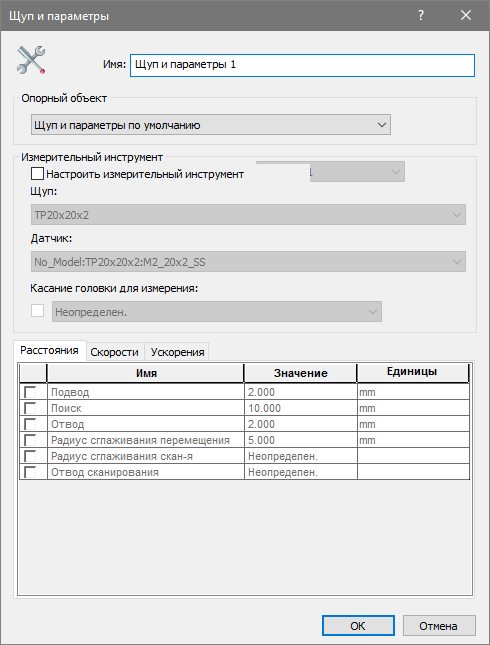

2. В диалоговом окне Щуп и параметры задайте следующие параметры:
   • Имя.
   • Опорный объект.

     Настройка измерительного инструмента — чтобы использовать конкретный измерительный инструмент для этого объекта, установите этот флажок и выберите стойку, на которой размещен щуп.

     Выберите строку в списке Щуп. Если щуп имеет несколько наконечников, то выберите тот, который требуется использовать в списке Датчик.

     Имена стоек определяются именами устройства, заданными в диалоговом окне Конфигурация Autodesk CMMDriver, и выбором соответствующей КИМ в диалоговом окне Конфигурация двухстоечного имитатора.

   • Касание головки для измерения.
   • Расстояния, Скорости и Ускорения.
3. Нажмите «ОК», чтобы закрыть диалоговое окно и добавить группу в последовательность измерения.
