Автоматическая ориентация позиционирует измерительное устройство таким образом, что щуп перпендикулярен измеряемому элементу. Используйте эту опцию, когда не хотите задавать ориентацию щупа, с которой должен быть измерен элемент.
Например, чтобы задать автоматическую ориентацию для группы контроля:
- Выберите вкладку Последовательность.
- Выберите вкладку Элементы.
- В последовательности измерения выберите группу контроля.
- Нажмите кнопку Редактировать
, чтобы изменить параметры элемента. - Нажмите кнопку Автоориентация

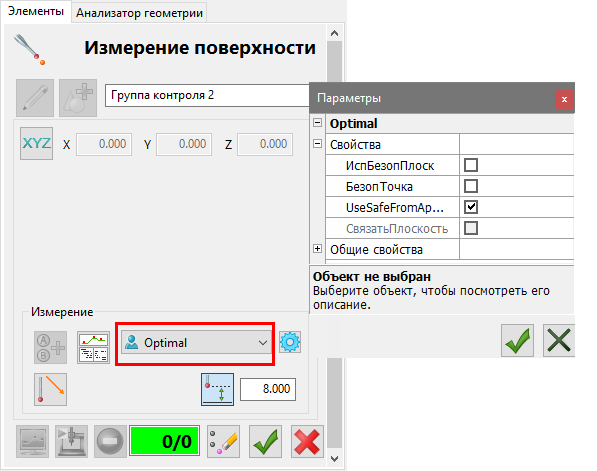

. - В списке Метод измерения выберите метод UserDefined опции Optimal.
- Нажмите на кнопку Использовать безопасную высоту
, чтобы задать безопасную высоту, которая будет использоваться при измерении элемента. Для метода Optimal это устанавливает расстояние подхода перед первой измеренной позицией и расстояние отвода после последней измеренной позиции. - Нажмите кнопку Параметры
, чтобы посмотреть параметры, которые определяют траекторию для выбранного метода измерения, и закройте диалог Параметры.Только опытные пользователи могут изменять параметры измерения. Если стандартные методы измерения, включенные в PowerInspect, не отвечают вашим потребностям, обратитесь в отдел технической поддержки.
- Нажмите кнопку Сохранить элемент
, чтобы сохранить свои изменения.
Прим.: Для геометрического объекта или групп контроля поверхности нажмите кнопку Параметры
во вкладке Элементы, чтобы просмотреть позиционные перемещения по траектории.
