Группы ЧПУ-точек на кромке измеряют кромки детали по траектории. Их можно использовать для автоматизации измерения или чтобы измерить одни и те же точки в каждом измерении документа.
Прим.: Группы ЧПУ-точек сечения доступны только при создании измерений для станков с ЧПУ и КНС.
Создание траектории для группы ЧПУ-точек на кромке:
- Во вкладке Элементы отключите кнопку Сгенерировать траекторию.
- Откройте вкладку«Главная» > панель «Создать» > «Форма» > «Группа ЧПУ-точек на кромке». Группа контроля добавляется в последовательность измерения, а диалог Контроль поверхности откроется на вкладке Элементы.
- В диалоговом окне Контроль кромки выберите метод измерения AutoTouchTrigger, с помощью которого будет генерироваться траектория. Выберите:

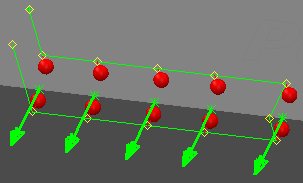

- SurfaceSurfaceProbing, чтобы измерить все точки поверхности перед измерением соответствующих точек на кромке. Например:

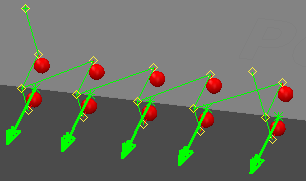

- SurfaceEdgeProbing, чтобы чередовать измерение точек на поверхности и точек на кромке. Например:
- SurfaceSurfaceProbing, чтобы измерить все точки поверхности перед измерением соответствующих точек на кромке. Например:
- Наведите курсор на матмодель рядом с той кромкой, которую требуется измерить. Когда рядом с кромкой отобразится треугольник, дважды щелкните мышью модель , чтобы задать расположение измеряемой точки.
- Повторите шаг 4, чтобы добавить другие точки.
- Введите все параметры в диалоге Контроль кромки и нажмите
, чтобы создать группу.
Прим.: Перед началом измерения проверьте расстояния подхода и отвода, заданные для группы, и при необходимости измените их.
Чтобы посмотреть или обновить параметры группы, щелкните правой кнопкой мыши по группе в последовательности измерения и выберите Изменить объект в контекстном меню.
