Редактирование группы ЧПУ-точек на кромке

Используйте диалог Группа контроля: Точки на кромке для ввода информации о группе ЧПУ-точек на кромке.

Прим.: Группы ЧПУ-точек сечения доступны только при создании измерений для станков с ЧПУ и КНС.

Чтобы открыть диалог, дважды щелкните мышью по имени группы в Дереве последовательности.

Диалог содержит следующие параметры:

Имя — введите уникальное имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.

Показать — выберите эту опцию, чтобы отобразить объект на виде матмодели.

Выводить в отчет – выберите эту опцию, чтобы добавить группу в отчет.

Система координат – выберите базирование, относительно которого выводятся в отчет измерения объекта.

Чтобы задать базирование во время измерения, выберите <Активное базирование>. Затем можно выбрать базирование, используя список Активное базирование или добавив объект Активное базирование к последовательности измерения.

Обновить существующие точки — отметьте эту опцию, чтобы применить выбранную систему координат к объектам в группе.

Допуск по умолчанию — введите максимальные расстояния от номинальной поверхности, на котором точки находятся в пределах допуска. Установите флажок Обновить существующие точки, чтобы применить значения к уже существующим точкам в группе.

Выберите опцию Сбросить, чтобы вернуться к значениям по умолчанию, заданным в диалоге Параметры измерения.

Имена точек — введите значения в поля Индекс, Порядк. и Приращение, чтобы проконтролировать наименование точек, добавляемых в группу. Выберите опцию Обновить существующие точки, чтобы применить правила к уже существующим точкам в группе.

• Параметр Индекс позволяет задать префикс или суффикс для названий точек в группе. Введите значок процента (%) перед текстом, чтобы он был отображен как суффикс.

Чтобы выноски определялись именем поверхности, на которую проецируются точки, установите флажок Использ. поверхность проецирования как приставку к имени точки на странице Измерение поверхности диалогового окна Параметры.

• Порядк. - задает первое число в имени точки.
• Приращ. задает приращение для имени точки. Например, если для параметра Счетчик задано значение 3, а для параметра Приращ. — 2, точки будут перенумерованы соответствующим образом: 3, 5, 7 и т. д.

Установите флажок Обновить существующие точки, чтобы применить изменения к существующим точкам. Например:

• Если у вас есть группа, содержащая ТП-1, ТП-3, ТП-4 и ТП-6, и вы устанавливаете Индекс на ТП-%-Деталь1, Порядк. на 1 и Приращение на 1, то новая последовательность будет ТП-1-Деталь1, ТП-2-Деталь1, ТП-3-Деталь1 и ТП-4-Деталь1.
• Если у вас есть группа, содержащая ТП-1, ТП-3, ТП-4 и ТП-6, и вы устанавливаете Индекс на %-ТП-, Порядк. на 100, и Приращение на 20, то новая последовательность будет 100-ТП, 120-ТП, 140-ТП и 160-ТП.

Комментарий — Используйте эту область для записи дополнительной информации о группе.

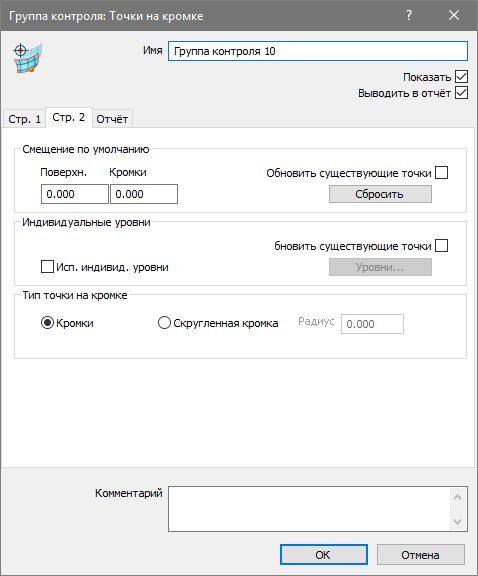

Смещение по умолчанию — введите значения для компенсации толщины детали. При использовании положительных значений номинальные значения смещаются в направлении щупа.

• Поверхность — задайте смещение для номинальных значений точки на поверхности. Это значение может использоваться для компенсации толщины штампованного изделия (обычно положительное значение) или межэлектродного зазора (обычно отрицательное значение). Смещение перпендикулярно поверхности в измеряемой точке.
• Кромка — задайте смещение кромки для номинальных значений точки на кромке. Смещение перпендикулярно кромке поверхности в измеряемой точке.

Установите флажок Обновить существующие точки, чтобы применить значения к уже существующим точкам в группе. Выберите опцию Сбросить, чтобы вернуться к значениям по умолчанию, заданным в диалоге Параметры измерения.

Индивидуальные уровни — по умолчанию PowerInspect проецирует точки контроля на ближайшую поверхность. Чтобы не использовать поверхности, установите флажок Исп. индивид. уровни и выберите Уровни. Выберите опцию Обновить существующие точки, чтобы применить исключения к уже существующим точкам в группе.

Чтобы задать поверхности, которые могут быть использованы для этой группы:

1. Установите флажок Исп. индивид. уровни, а затем нажмите кнопку Уровни. Откроется диалог Выбор объекта матмодели.
2. Нажмите , чтобы развернуть папки и открыть уровни и объекты матмодели, с которыми вы собираетесь работать.
3. Выберите объекты для измерения и исключите ненужные.
4. Нажмите ОК, чтобы сохранить изменения и закрыть диалог.
5. Выберите опцию Обновить существующие точки, чтобы применить выделение уровня к уже существующим точкам в группе.

Кромка — выберите эту опцию, чтобы измерить плоскую кромку.

Скругленная кромка — выберите эту опцию, чтобы измерить скругленную кромку, и введите внутренний радиус скругления в поле Радиус.

Отчет — выберите эту вкладку, чтобы задать параметры расположения группы контроля в отчете. Выберите:

• Список точек, чтобы отобразить список точек в группе.
• Повтор вида ММ на каждой странице, если группа содержит объект Графический отчет, и требуется отобразить вид матмодели на каждой странице результатов группы. Если группа:
  • • не содержит объектов графического отчета, то выбор опции не дает никакого эффекта;
    • содержит один объект графического отчета, то вид матмодели появляется на каждой странице, на которой отображаются данные для группы. Каждый вид матмодели показывает только те точки, которые перечислены на этой странице.
    • несколько объектов графического отчета, то каждый вид матмодели показывает точки, которые предшествуют ему в группе.
  • График допуска, чтобы показывать допуск для каждой точки относительно диапазона допуска.
  • Таблица статистики, чтобы отобразить статистику для группы.
  • Схема распределения, чтобы отобразить распределение допуска для группы.
  • Сохранить по умолчанию, чтобы использовать эти параметры расположения в качестве параметров по умолчанию для новых групп в отчете.

Нажмите OK, чтобы закрыть диалог и сохранить изменения.
