Метод измерения Растр позволяет сгенерировать схему измерения для групп контроля поверхности. Диалоговое окно Параметры растра можно использовать, чтобы указать плотность точек в схеме и границы создаваемой траектории.
Чтобы изменить параметры для метода измерения Raster:
- Выберите метод Растр и нажмите на кнопку Параметры

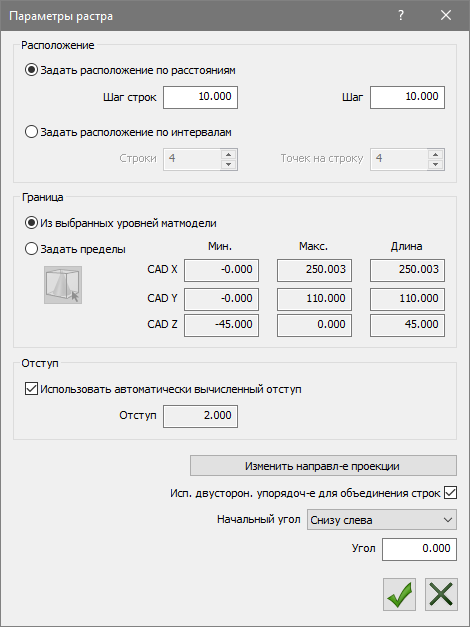

. Откроется диалог Параметры растра.
- В области Расположение укажите, каким образом должны создаваться строки траектории. Выберите:
- Задать расположение по расстояниям, чтобы проконтролировать расстояние между каждой точкой.
В поле Шаг строк введите расстояние между строками в траектории. В поле Шаг введите расстояние между точками в каждой строке траектории.
- Задать расположение по интервалам, чтобы проконтролировать количество точек.
В поле Строки введите количество строк в траектории. В поле Точек на строку введите количество точек в каждой строке.
- Задать расположение по расстояниям, чтобы проконтролировать расстояние между каждой точкой.
- В области Граница укажите границы траектории. Выберите:
- От сечения через выбранные уровни матмодели, чтобы ограничить траекторию уровнями матмодели, выбранными в области Индивидуальные уровни диалогового окна Группа контроля поверхности. Если нет выбранных индивидуальных уровней, то PowerInspect использует активные уровни, заданные на вкладке Матмодель.
- Задать лимиты, чтобы ограничить траекторию заданными границами. Чтобы задать границы, введите значения Мин., Макс. и Длина для траектории по каждой из главных осей матмодели.
Вы также можете нажать кнопку Изменить пределы графически
и использовать открывшееся на виде матмодели окно, чтобы ограничить траекторию.
Чтобы переместить рамку, расположите курсор над желтой линией, и когда курсор изменится на
, перетащите ее в новое положение.
Чтобы изменить размер рамки, поместите курсор над синей линией, и когда курсор изменится на

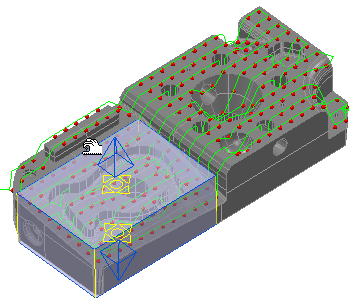

, перетащите границу в новое положение. Например:
Положения и размеры границ отображаются в диалоге Изменить границу. Любые точки, находящиеся вне границ, исключаются из траектории. Чтобы назначить закраску для рамки, переместите слайдер Непрозрачность в диалоге Изменить границу.
- По умолчанию PowerInspect вычисляет границу траектории от размера щупа. Чтобы задать отступ сканирования, отмените выбор опции Использовать автоматически вычисленный отступ и введите новое значение в поле Отступ.
- По умолчанию PowerInspect проецирует траекторию на матмодель в направлении Z+. Чтобы спроецировать точки в другом направлении, нажмите на кнопку Изменить направл-е проекции и создайте трансформацию, чтобы изменить вектор.
- Выберите опцию Исп. двусторон. упорядоч-е для объединения строк, чтобы чередовать направление траектории между строками. Снимите выделение с этой опции, чтобы использовать одно и то же направление для каждой строки.
- В списке Начальный угол выберите угол, в котором должна начинаться траектория.
- По умолчанию строки идут параллельно оси Х модели. Чтобы изменить направление строки, введите значение в поле Угол. Положительное значение поворачивает траекторию против часовой стрелки, а отрицательное - по часовой стрелке.
- Нажмите кнопку ОК
, чтобы сохранить изменения.
