Опции совмещения кромок

Опции совмещения кромок определяют, как поверхностные кривые вписываются в поверхность из выбранных кривых.

PowerShape создает исходную сеть продольных и поперечных кривых, основанных на выбранной геометрии.

Рассмотрим следующие кривые:

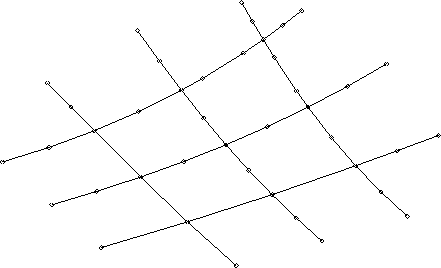

Исходная сеть для этой геометрии показана ниже:

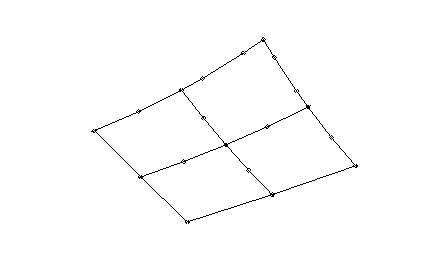

PowerShape затем проверяет, чтобы каждая точка лежала в месте пересечения продольной и поперечной кривых и при необходимости добавляет дополнительные точки и кривые поверхности. Способ добавления объектов зависит от PowerShape совмещения кромок. Можно выбрать одну из следующих опций:

• Нет - совмещает точки, если соответствующие отрезки имеют одинаковое число точек.

  Если отрезки имеют одинаковое число точек, то новые кривые проходят через соответствующие точки. Новые точки на поверхность не добавляются.

• Направление касательной - новые поверхностные кривые добавляются путём совмещения точек (которые не лежат в месте пересечения поперечной и продольной кривых) с одинаковыми направлениями касательных.

  PowerShape проверяет точки подобно тому, как при опции длиной дуги, за исключением сравнения направления касательных в точках.

  В итоге, новые кривые проходят по элементам, таким как углы, а не просто размещаются на определенных расстояниях между данными кривыми.

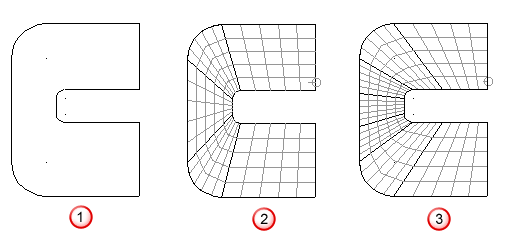

  На рисунке показаны исходный каркасный объект , поверхности, созданные с помощью опций направления касательной и длины дуги . С активной опцией направления касательной точки совмещаются там, где направления касательных одинаковы.



• По ширине кривой - эта опция схожа с опцией длины дуги. Параметр «Длина дуги» позволяет сравнивать точки вдоль отрезков. Данная опция проецирует отрезки и точки на прямую линию от начала до конца каждой кривой, а затем сравнивает точки вдоль линий, а не вдоль отрезков.
• Длина дуги (по умолчанию) - новые поверхностные кривые добавляются путём совмещения точек (которые не лежат в месте пересечения поперечной и продольной кривых) по длине отрезка.

  Если точка лежит в х доле вдоль отрезка, то PowerShape проверяет, лежат ли точки в примерно х доле вдоль соответствующих отрезков.

• Изменить число точек - иногда использование опции по умолчанию приводит к появлению неровностей поверхности, имеющей слишком много близко расположенных поверхностных кривых. Эта проблема часто возникает, если поверхность создается из нескольких кривых, каждая из которых имеет разное распределение точек.

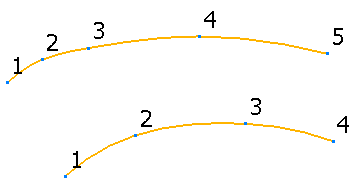

  Используйте опцию Изменить число точек кривой, чтобы перераспределить точки вдоль кривой так, чтобы отрезки имели примерно одинаковую форму. Кроме того, на кривые добавляются точки для того, чтобы количество точек на каждой кривой совпадало с числом точек кривой, имеющих их максимальное количество.

  Рассмотрим следующий пример:

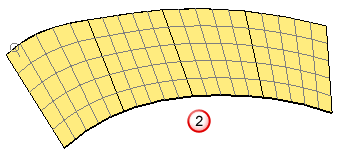

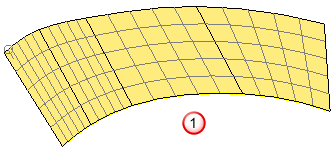

Использование опции Длина дуги (по умолчанию).	Использование опции Изменить число точек.

Прим.: Несмотря на то, что результирующая поверхность будет в общем более гладкой, с меньшим количеством исходных поверхностных кривых изменение числа точек может изменить форму кривой так, что поверхность может отклониться от исходной геометрии.

Если отрезок имеет разное число направляющих кривых, поверхность создается с помощью опции по умолчанию Длина дуги.
