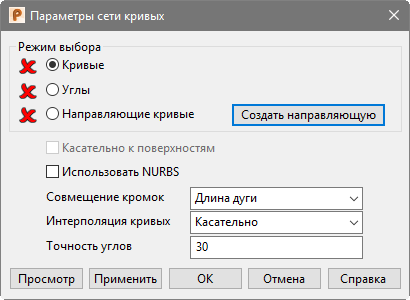

Чтобы открыть дополнительные опции создания поверхностей при работе с функциями Из сети кривых, Из отдельных или Направляющая, нажмите кнопку Дополнительно в Умном моделировщике поверхностей. Откроется диалог дополнительных опций, например, диалог Параметры сети кривых:
Опции диалога зависят от выбранного метода создания поверхности. Вы можете встретить комбинацию следующих опций:
- Режим выбора - выберите каркасные объекты, задающие поверхность:
- Кривые - можно выбрать каркасные объекты для создания поверхности до вызова этого диалога, однако эта опция позволяет выбирать дополнительные кривые или изменить выбранные каркасные объекты.
- Углы - выберите эту опцию, чтобы задать положение угла поверхности. Щёлкните по точке на кривой, где должен располагаться угол. Это положение отмечается окружностью с крестиком. Если углы не заданы, система PowerShape размещает их самостоятельно с учетом переломов в выбранных кривых.
- Направляющая - выберите эту опцию, а затем направляющую кривую. Вы можете выбрать линию, дугу, кривую или контур в модели, чтобы определить направляющую.
- Направляющие кривые - иногда ни одна из опций совмещения кромок не дает нужную форму из-за соединения неверных точек на смежных кривых. Вы можете задать соединяемые точки путем добавления каркасного объекта между ними. На новой поверхности эти точки соединяются плавной кривой, которая не обязательно следует форме каркасного объекта.
Выберите данную опцию, а затем каркасные объекты, или выберите существующую направляющую.
- Создать направляющую - используйте эту кнопку для динамического создания направляющих в ходе автоматического создания поверхности.
Прим.: Каркасный объект, соединяющий точки на поперечных кривых, должен пересекать все поперечные кривые. Кроме того, каркасный объект должен существовать в модели до использования данного метода создания поверхности.
- Касательно к поверхностям - эта опция доступна, когда контур, лежащий на поверхности, является одним из выбранных каркасных объектов. Если эта опция активна, новая поверхность становится касательно-непрерывной к исходным поверхностям выбранных контуров только вдоль своих внешних границ.

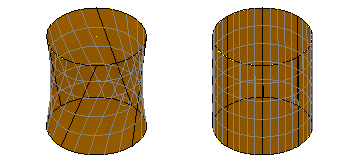

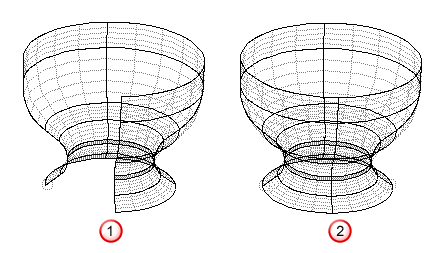

- Автоматическая вставка точек и/или кривых - пытается вставить направляющие кривые автоматически. Эта опция может помочь раскрутить поверхность, как в случае ниже:
Эта опция доступна для поверхностей из отдельной замкнутой кривой и поверхностей по направляющей с замкнутыми сечениями. В случае выбора:
- ранее выбранная направляющая становится погашенной;
- опция отключается, если вы вручную выбираете направляющую.
Прим.: Данная опция и опция создания направляющей вручную являются взаимоисключающими.
Если эта опция активна, ранее выбранная направляющая исключается из выборки.
- Использовать NURBS - выберите эту опцию, чтобы создать NURBS-поверхность вместо power-поверхности.

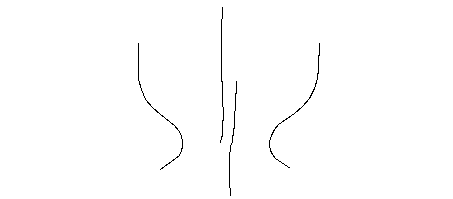

- Замкнуть кривые продольно - создает замкнутую поверхность из каркасного объекта. В качестве примера рассмотрим следующий каркасный объект:
Если эта опция отключена, из каркасного объекта создается поверхность, представленная слева
. Если эта опция активна, создается поверхность, представленная справа
:
- Параллельно ведущей кривой - если выбрана направляющая, эта опция становится доступной. При активной опции поперечные кривые вводятся с тангенциальным направлением, как у ведущей кривой. В качестве примера рассмотрим следующий каркасный объект:
Следующие поверхности созданы, когда опция Параллельно ведущей кривой выключена
и включена .
- Постоянная ширина - если опция включена, толщина формы поверхности постоянна везде, что достигается добавлением дополнительных точек в сложные области направляющей.

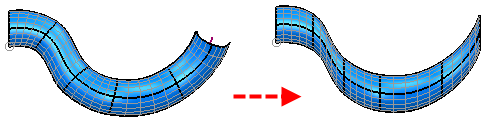

- Угол сглаживания переломов – если угол перелома меньше заданного здесь значения, все переломы направляющих сглаживаются при создании тела по направляющей. Ниже представлен результат, в котором перелом касательной больше, чем Угол сглаживания переломов.

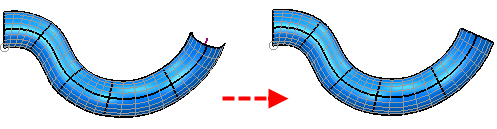

При увеличении Угла сглаживания переломов направляющей переломы касательных сглаживаются.
- Интерполяция - управляет ориентацией поперечных кривых относительно направляющей кривой.
- Справочное направление - поперечные кривые ориентируются относительно справочного направления, которое задано быть под примерно прямыми углами ко всей направляющей кривой. Части каждой поперечной кривой, лежащие под прямым углом к направляющей, должны совпасть при соединении их с продольными кривыми. Новые поперечные кривые выравниваются для соответствия ориентации. Эта опция - лучшая для плоской или только слегка пространственной направляющей.
- Кривизна - последовательные поперечные кривые ориентируются так, что они перекручиваются настолько мало, насколько возможно, при движении вдоль направляющей. Эта опция - лучшая для направляющей, которая прямолинейна или полностью лежит на плоскости.
- Заданное справочное направление - справочное направление выравнивается с осью Z активной ЛСК независимо от направляющей кривой. Эта опция рекомендуется только для опытных пользователей.
- Спиральная - используйте эту опцию для создания винтовых изогнутых поверхностей.
В качестве примера рассмотрим следующий каркасный объект.
Поверхность ниже создана со Спиральной интерполяцией.
- Заданное направление выравнивания - поверхность выравнивается и поворачивается вокруг оси Z активной ЛСК.
- Минимальное изменение поперечных - минимизирует изменения выравнивания от одной поперечной кривой к другой.
- Совмещение кромок - опции совмещения кромок определяют, как кривые поверхностей вписываются в новую поверхность. Выберите опцию из следующих:
- Длина дуги
- Направление касательной
- По ширине кривой
- Нет
- Изменить число точек
- Интерполяция кривых - определяет кривизну новых поперечных и продольных кривых, добавленных к сети. Выберите:
- Касательно - чтобы по возможности сохранить направление касательных в отрезках. Если касательные в начале и конце отрезка параллельны, то промежуточные касательные тоже параллельны. Если они лежат в одной плоскости, то промежуточные касательные тоже лежат в одной плоскости. Эта опция используется автоматически при выборе функции Касательно к поверхностям и рекомендуется для большинства случаев.
- Линейная - чтобы соединить противоположные кромки лоскута линиями, сходными по форме с существующими кривыми на этих сторонах лоскута. Данную опцию рекомендуется использовать для скрученных поверхностей с прямыми кромками.

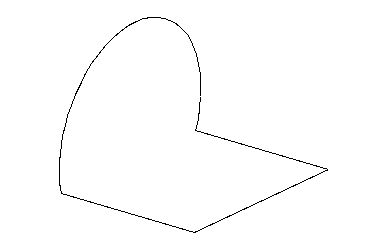

В качестве примера рассмотрим следующий каркасный объект.

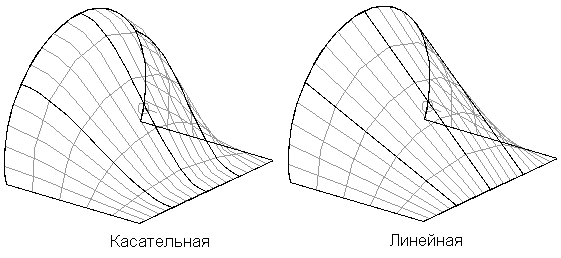

Следующие поверхности созданы с опциями Касательно и Линейная.
- Точность углов - введите значение, позволяющая определить, является ли точка пересечения двух каркасных объектов угловой точкой поверхностной кривой.
- Просмотр - показывает поверхность, созданную с использованием текущих настроек в диалоге. Вам может понадобиться изменять настройки в диалоге до тех пор, пока вы не увидите удовлетворяющую вас поверхность.
- Применить - сохраняет поверхность. Диалог остается на экране, чтобы предоставить пользователю возможность продолжить выбор каркасных объектов и создание поверхностей.
Диалоги со специальными дополнительными опциями открываются при работе с методами Ограниченная, По двум направляющим и Вписанная плоскость создания поверхности.
