Дважды щелкните мышью на вытянутой поверхности и используйте вкладки диалогового окна Вытягивание для ее редактирования.

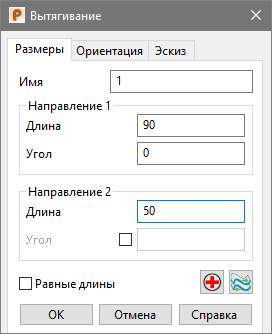

Вкладка Размеры
Используйте эту вкладку, чтобы задать размеры поверхности вытягивания:
- Имя - измените имя выбранного вытягивания.
- Направление 1
- Длина - это длина вытягивания. Длина вытягивания может быть нулевой, если длина, заданная в Направлении 2, ненулевая.

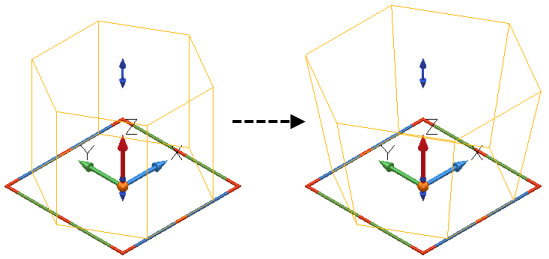

- Уклон - это угол наклона от основания вытягивания. Этот угол измеряется от оси, перпендикулярной рабочей плоскости:
- Направление 2
- Длина - это отрицательная длина вытягивания.

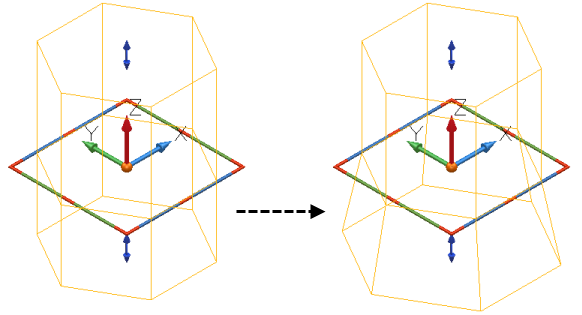

- Уклон - угол наклона поверхности вытягивания в отрицательном направлении:
После ввода значений модель обновляется динамически, демонстрируя произведённые изменения.
- Выберите опцию Равные длины, чтобы задать одинаковую Длину для Направления 1 и Направления 2.
- При необходимости нажмите кнопку
, чтобы проверить, что угол наклона постоянный.
- Нажмите
, чтобы Развернуть. Эта опция разворачивает поверхность так, что внешняя сторона поверхности становится внутренней, а внутренняя - внешней.
Вкладка Ориентация
Используйте эту вкладку для редактирования параметров ориентации поворота аналогично вкладке диалога Поверхность-примитив - Ориентация за исключением следующих уникальных опций:
- Наклон - если выбран, любые изменения в ЛСК изменят направление вытягивания, не повлияв на базовую кривую. Если не выбран, то изменения в ЛСК изменят ориентацию и положение всего вытягивания.
— делает ось Z перпендикулярной плоскости, в которой лежит базовая кривая. Если базовая кривая не плоская, то вычисляется вписанная плоскость.
Вкладка Эскиз
Используйте эту вкладку аналогично вкладке Эскиз диалога Поворот.
