Поверхности вытягивания можно создать из одного или нескольких каркасных или текстовых объектов.
Чтобы создать поверхность вытягивания:
- Выберите каркасные или текстовые объекты для вытягивания.

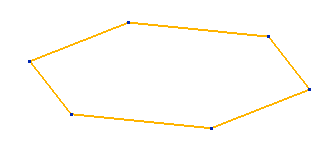

На примере показан каркасный многоугольник:
- Откройте вкладку Поверхность > панель Создать > Вытягивание.
Если выбран отдельный каркасный или текстовый объект, производится его вытягивание, и образуется поверхность:

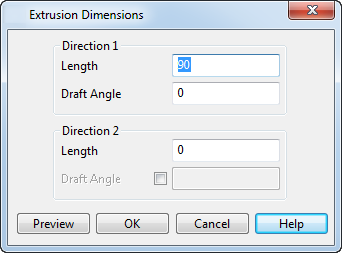

Если выбрано несколько каркасных или текстовых объектов, открывается диалог Размеры. Этот диалог позволяет задать размеры вытягиваемых поверхностей.
Например:

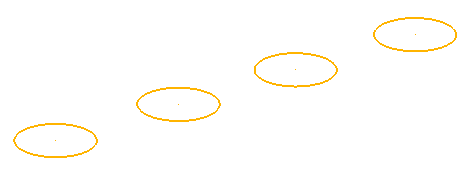

- Выберите следующие каркасные объекты:
- Введите следующие значения для вытягивания:
Направление 1 - Длина - это длина вытягивания. Длина вытягивания может быть нулевой, если Направление 2 - Длина отлична от нуля.
Уклон - это угол между базовой кривой поверхности вытягивания тела и кривой на другом конце. Этот угол измеряется от оси, нормальной рабочей плоскости или плоскости, наилучшим образом вписывающейся в кривую.
Направление 2 - Длина - длина части вытягивания, расположенной ниже активной плоскости.

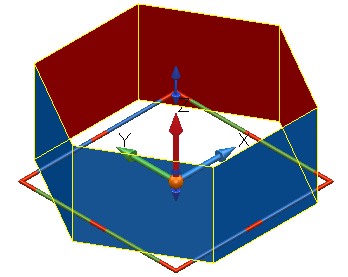

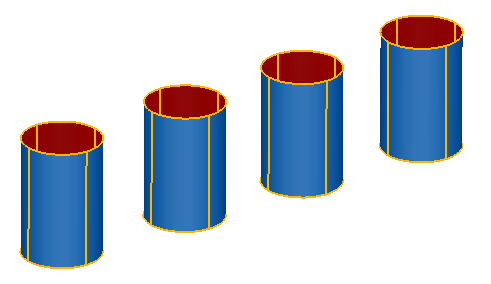

- Нажмите Просмотр, чтобы увидеть полученные поверхности вытягивания:

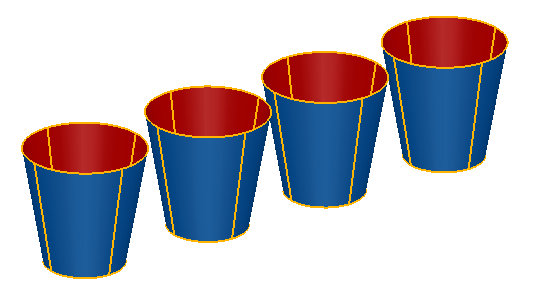

Можно изменить длину и уклон, а затем снова нажать кнопку Просмотр, чтобы обновить поверхности:
- Нажмите ОК, чтобы принять поверхности и закрыть диалог.
Для получения информации о редактировании поверхностей вытягивания обратитесь к разделу Графическое редактирование примитивов.
Если каркасный или текстовый объект неплоский, то вытягивание происходит в положительном направлении оси, перпендикулярной рабочей плоскости. Если каркасный или текстовый объект плоский, вытягивание происходит перпендикулярно плоскости, в которой лежит каркасный объект. Это значение по умолчанию можно изменить, отключив опцию Вытягивать перпендикулярно кривой на странице Поверхности, которая открывается выбором опции Файл > Параметры > Параметры приложения > Объект.
Каркасный или текстовый объект, который использовался для создания поверхности вытягивания, удаляется из модели по умолчанию. Можно добавить каркасный или текстовый объект в модель снова, используя диалог Вытягивания (вкладка Эскиз). Он вызывается двойным щелчком по поверхности. Чтобы сохранять каркасный или текстовый объект в модели каждый раз при создании поверхности вытягивания, включите опцию Оставить кривые на странице Поверхности, которая открывается выбором опции Файл > Параметры > Параметры приложения > Объект.
