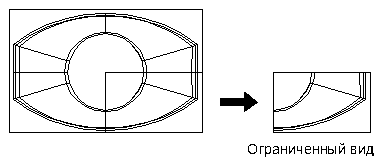

Вы можете создать ограниченный вид, и являющийся частью существующего вида:

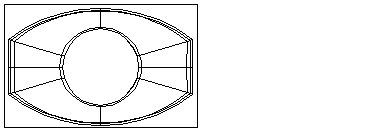

Чтобы создать ограниченный вид вида чертежа, изображённого ниже:
- В чертеже должно быть не менее одного вида.
Если у вас ещё нет открытого чертежа, необходимо создать чертёж или открыть существующий.
Если чертеж не содержит вида, создайте одиночный вид.
- Откройте вкладку Чертёж > панель Вид > Ограниченный.

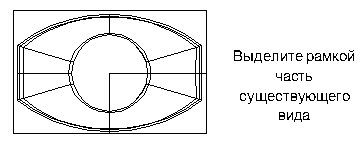

- Используйте левую кнопку мыши, чтобы очертить рамку в существующем виде для выбора той его части, которая впоследствии будет ограниченным видом:
При выборе части вида открывается диалог Масштаб:
- Измените значение в диалоге, чтобы задать масштаб модели в ограниченном виде.
- Нажмите кнопку OK.

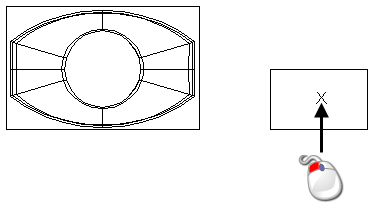

Контур нового вида перемещается к курсору.
- Выберите место для размещения нового вида.

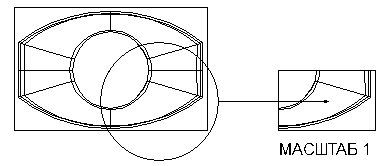

Новый вид добавляется в чертеж с метками, указывающими, откуда был взят данный вид.
Масштаб ограниченного вида отображается под видом. Если масштаб изменён, эта надпись также изменяется. Для более подробной информации смотрите раздел Диалог Настройка вида.
