Вы можете создать одиночный вид всей модели или выбранных в ней объектов.

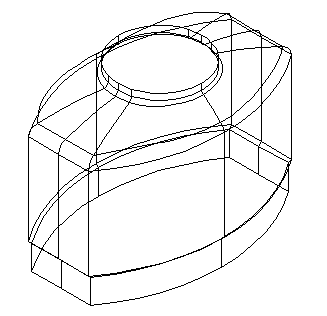

Для создания вида этой модели:
- Если у вас ещё нет открытого чертежа, необходимо создать чертёж или открыть существующий.
- Чтобы создать вид выбранных объектов, выберите объекты в модели.
Если выбранных объектов нет, создается вид всей модели.
- Откройте вкладку чертёж > панель Вид > Одиночный.
- Откройте вкладку Вид > панель Окно > Окна и выберите требуемое окно чертежа.

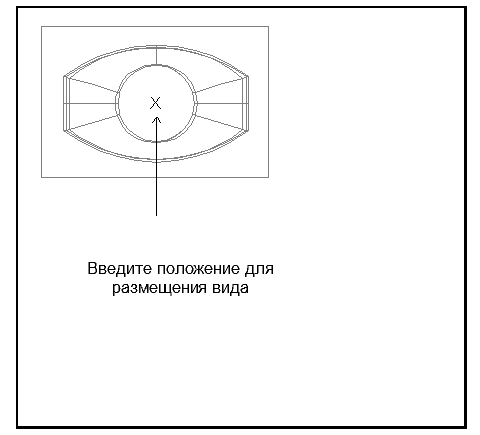

При перемещении курсора вокруг окна чертежа вид прикрепляется к курсору и готов к размещению на чертеже.
- Щёлкните по чертежу в том месте, где нужно разместить вид.
Прим.: Скрытые объекты модели в виде не отображаются.
Прим.: По умолчанию принимается вид при взгляде сверху (то есть в отрицательном направлении оси Z). Если необходимо, эту настройку можно изменить путем редактирования вида.
В примере вы можете видеть метку, оставленную окружностью и двумя пересекающимися линиями. Это начальная точка вида, которую можно изменить с помощью диалога Настройка вида.
При создании одиночного вида вы можете создать вид, связанный с ним, используя вкладку Чертёж > панель Вид > Связанный.
