Можно создать карту наладки, содержащую вид общей сборки и детали. Её можно настроить так же, как и другие карты наладки.
- Нажмите кнопку Многоточия
в одном из следующих диалогов, чтобы открыть диалог Управление картами наладки.- Копировать электрод;
- Диалог Изменить электрод;
- Мастер создания электродов

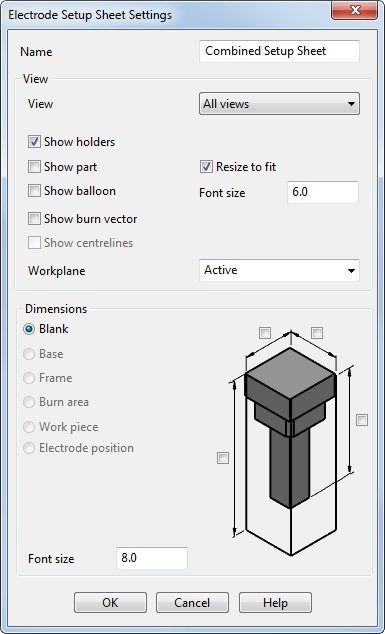

- Выберите опцию Combined setup sheet (комбинированная карта наладки). Если нужно изменить отображённые опции, нажмите кнопку Многоточия для вызова диалога Настройки карты наладки электрода.

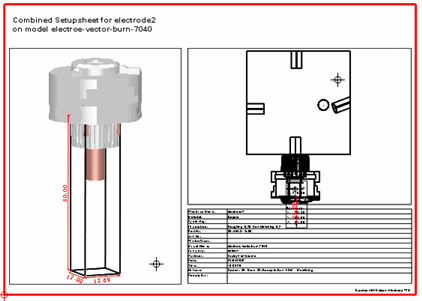

- Создайте или отредактируйте электрод. Убедитесь, что опция Создать карту наладки включена (на странице Общие параметры мастера создания электродов. Нажав кнопку Готово, вы получите дополнительную карту наладки, содержащую лист общей сборки и детали.
Прим.: Шаблон по умолчанию для карт наладок автоматически обновляется при обновлении версии PowerShape. Однако, если ранее была создана пользовательская карта наладки, при установке новой версии PowerShape перезаписи пользовательской версии не произойдёт.
