Диалог Морфинг треугольников с помощью кривых

Чтобы выполнить морфинг треугольников с помощью кривых:

1. Выберите сетку.

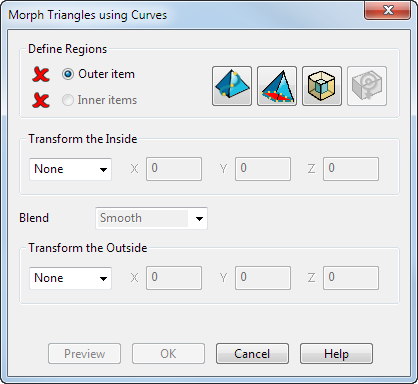

2. Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг кривыми, чтобы открыть диалог Морфинг треугольников с помощью кривых:



3. Выберите внутренние и внешние объекты, требующиеся для задания морфинга, или используйте следующие кнопки для создания кривых, задающих внутренние и внешние области:
   • Нажмите кнопку Привязки к сетке , чтобы создать кривую, привязанную к сетке.
   • Нажмите кнопку Границы сетки , чтобы создать кривую на границе сетки.
   • Нажмите кнопку Смещения , чтобы сместить выбранную кривую.
   • Нажмите кнопку Центра тяжести , чтобы добавить точку в центре тяжести.

   Значок изменится на рядом с опциями Внешний объект и Внутренние объекты. Это означает, что данные объекты выбраны.

   Прим.: Если вы создаете внешний и внутренний объекты, они выбираются автоматически.
4. Выберите опцию Трансформировать внутри. Выберите:
   • Нет, чтобы не выполнять морфинг внутренней области.
   • Переместить, чтобы переместить внутреннюю область. Введите значения X, Y и Z, чтобы указать величину перемещения вдоль осей.
   • Поворот, чтобы повернуть внутреннюю область. Введите Угол поворота. Нажмите кнопку Изменить ось вращения , чтобы задать новый центр поворота.
   • Масштаб, чтобы увеличить или уменьшить размер области после ввода масштабного Коэффициента. Например, если нужно увеличить размер области на 20%, введите Коэффициент равный 1.2. По умолчанию Коэффициент будет применяться ко всем направлениям. Используйте кнопки блокировок для подавления масштабирования по отдельным осям.

     Нажмите кнопку Изменить центр масштабирования , чтобы задать новое положение центра масштабирования.

   • Смещение, чтобы задать смещение области в поле Расстояние.
5. В списке "Сопряжение" выберите тип сопряжения. Выберите:
   • Нет, чтобы сопряжение между трансформированной областью и соседними областями отсутствовало :



   • Сгладить, чтобы создать сглаженную кривую между соседними областями трансформации. Кривая является касательной к обеим кромкам области сопряжения:



   • Линейно, чтобы создать прямолинейное сопряжение между областями трансформации:



   • Гладкие в острые для создания сопряжения, переходящего из плавного в острое, между предыдущей и текущей областями. Переход использует касательную кривую рядом с первой областью трансформации и линейное сопряжение рядом со второй областью трансформации :



   • Острые в гладкие для создания сопряжения, переходящего из острого в плавное, между предыдущей и текущей областями. Переход использует линейное сопряжение рядом с первой областью трансформации и касательную кривую рядом со второй областью трансформации :



6. Выберите опцию Трансформировать снаружи:
   • Нет, чтобы не выполнять морфинг внешней области. Данная опция активна по умолчанию.
   • Переместить, чтобы переместить внешнюю область. Введите значения X, Y и Z, чтобы указать величину перемещения вдоль осей.
   • Поворот, чтобы повернуть внешнюю область. Введите Угол поворота. Нажмите кнопку Изменить ось вращения , чтобы задать новый центр поворота.
   • Масштаб, чтобы увеличить или уменьшить размер области после ввода масштабного Коэффициента. Например, если нужно увеличить размер области на 20%, введите Коэффициент равный 1.2. По умолчанию Коэффициент будет применяться ко всем направлениям. Используйте кнопки блокировок для подавления масштабирования по отдельным осям.

     Нажмите кнопку Изменить центр масштабирования , чтобы задать новое положение центра масштабирования.

   • Смещение, чтобы задать смещение области. Введите Расстояние, на которое выполняется смещение.
7. Нажмите Просмотр, чтобы получить изображение морфинга.
8. Нажмите кнопку OK для выполнения морфинга области.
