Используйте эту страницу Мастера наложения, чтобы выбрать метод наложения на целевые объекты.
- Хорда - выберите этот метод, чтобы наложить каркасные треугольники на целевой объект с минимальным искажением.
Вы можете задать наложение Хордой на целевой объект на странице Создание карты наложения длиной хорды Мастера наложения.

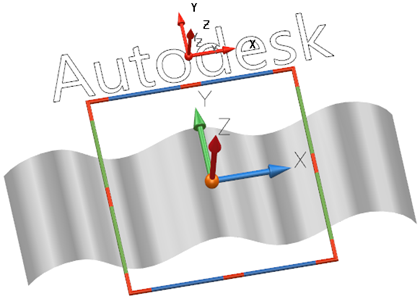

- Плоскость - выберите этот метод, чтобы проецировать каркасную геометрию на объекты, как плоскость.
Чтобы правильно разместить каркасную геометрию, расположите объекты на экране так, чтобы вы смотрели прямо на область, где будут лежать каркасные объекты. Затем выберите опцию Плоскость.
Если опция была выбрана до настройки положения объектов, выберите её снова, но уже после всех подготовительных операций.
Прим.: Если выбрана отдельная поверхность-примитив, каркасный объект накладывается прямо на неё независимо от ориентации. - Цилиндр - команда проецирует каркасный объект на объекты как цилиндр.
Каркасная геометрия накладывается на объекты по вертикальной оси экрана. Затем она проецируется на объекты из охватывающего их цилиндра.
Перед выбором этой опции убедитесь, что объекты отображаются в виде таким образом, что вертикальная ось, по которой будет производиться наложение каркасной геометрии, выровнена с вертикальной осью экрана.

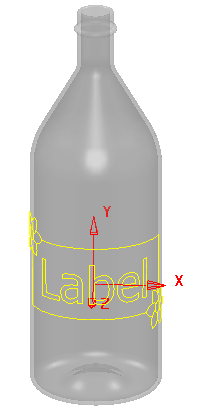

Прим.: Если выбран отдельный примитив-цилиндр, каркасный объект накладывается прямо на него независимо от ориентации.В следующем примере использована цилиндрическая проекция, и активная ЛСК лежат на поверхности бутылки.
Каркасная геометрия накладывается на бутылку Она также центрируется с началом ЛСК, и её ось Y выравнивается с осью Y ЛСК.
- UV - проецирует каркасную геометрию, используя параметрическое пространство каждого объекта.
- Конус - эта опция выбирается при создании 360 градусного конического наложения и погашена, когда используются другие методы.
- Далее - открывает разные страницы мастера в зависимости от выбранного метода:
Плоскость, Цилиндр или UV - открывается страница Объект наложения Мастера наложения.
Хорда - открывается страница Создание карты наложения длиной хорды Мастера наложения.
В процессе выбора метода наложения целевой объект меняет цвет.
