Используйте опцию Область для вытягивания нескольких вложенных областей и создания отдельного тела-примитива:
- Выберите каркасные или текстовые объекты, образующие области вытягивания.
- Откройте вкладку Тело > панель Создать > Область.

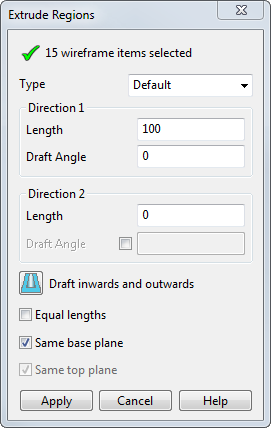

Откроется диалог Вытянуть области:
- Выберите нужный тип вытягивания в выпадающем списке Тип.
По умолчанию - создает вытягивания из каркасных или текстовых объектов.
Поярусный - использует высоту каркасных или текстовых объектов для определения высоты вытягиваний. Открывается измененный диалог.
Величина Самого глубокого яруса может быть:
- положительной, чтобы задать ярус типа "бобышка"
- отрицательной, чтобы задать ярус типа "вырез"
- нулевой, чтобы задать нейтральный ярус
- Введите Длину (Направление 1) вытягивания. Длина вытягивания может быть нулевой, если длина, заданная в Направлении 2, ненулевая.
- Введите Уклон (Направление 1). Это угол уклона между базовой кривой поверхности вытягивания и кривой на другом конце. Этот угол измеряется от оси, перпендикулярной рабочей плоскости.
- Введите Длину вытягивания (Направление 2).
- Введите Уклон (Направление 2).
- Нажмите
или
, чтобы задать тип уклона. Если опция выбрана, соответствующий уклон добавляется к каждой стороне.
- Выберите опцию Равные длины, чтобы задать одинаковую Длину для Направления 1 и Направления 2. Если опция выбрана, изменение одной длины повлечет за собой изменение другой.
- Задайте плоскость вытягивания:
- Если выбрана опция Одна плоскость основания, внутренние и внешние каркасные или текстовые объекты вытягиваются из одной плоскости. Эта опция активна по умолчанию.
- Если выбрана опция Одна верхняя плоскость, каждая область тела вытягивается вверх до высоты внешнего каркасного или текстового объекта.
- Нажмите кнопку Применить, чтобы выполнить вытягивание областей и создать тело-примитив.
