Связанный вид - это проекция модели, являющаяся видом сбоку существующего вида.

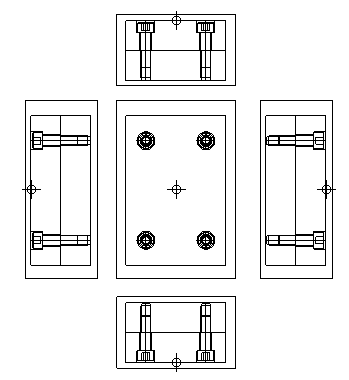

На нём изображены четыре связанных вида, относящиеся к виду сверху (по проекции третьего угла:
Чтобы создать связанный вид:
- В чертеже должно быть не менее одного вида.
Если у вас ещё нет открытого чертежа, необходимо создать чертёж или открыть существующий.
Если чертеж не содержит вида, создайте одиночный вид.
- Откройте вкладку Чертёж > панель Вид > Связанный.
- Наведите курсор на вид чертежа. Курсор изменится на стрелку, указывающую направление нового вида по отношению к существующему:
При перемещении мыши вокруг вида стрелка меняет направление и показывает другие связанные виды.
Можно создать Изометрический вид, перемещая мышь над углом вида.
- Когда стрелка укажет нужное вам направление, щёлкните мышью. Новый связанный вид появляется с заданной стороны.
Выбор бокового вида зависит от опции Третий угол на странице Виды > Общие в диалоге Параметры.
- Щёлкните мышью по чертежу для размещения и создания нового вида.

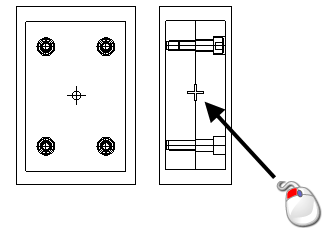

Обычно новый вид создаётся рядом с той стороной вида, с которой выполнена проекция:
