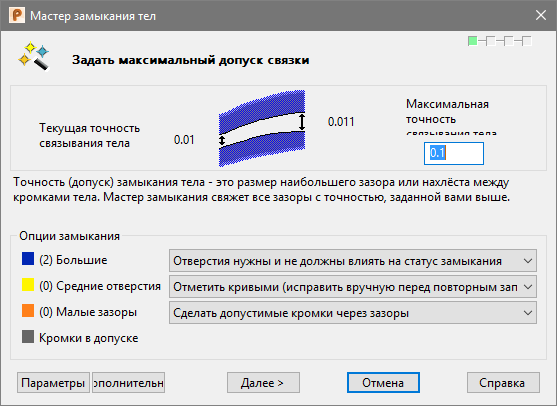

Эта страница задаёт максимальный допуск операции замыкания.
Текущая точность связывания тела - это самая последняя точность, привязанная к телу.
Максимальная точность связывания тела - максимальная точность по умолчанию - это размер наибольшего из малых зазоров.
Опции исправления
Данный раздел предназначен для определения больших, средних и малых разрывов в модели. Можно либо принять операции по умолчанию, либо выбрать опцию из соответствующего выпадающего списка:
- Большие отверстия - подсвечиваются синим цветом. Большое отверстие - это отверстие, в сотни раз превышающее исходную точность тела.
Опции, доступные в выпадающем списке Большие отверстия:
- Среднее отверстие - подсвечиваются желтым цветом. Среднее отверстие - это отверстие более, чем в десятки раз, превышающее исходную точность тела, но в сотни раз меньше исходной точности тела.
Опции, доступные в выпадающем списке Средние отверстия:
- Малые зазоры в модели показаны оранжевым цветом. Малый зазор - это зазор, превышающий начальную точность тела, но не больше её десятикратного размера.
Опции, доступные в выпадающем списке Малые зазоры:
- Кромки в допуске - показывает цветовой инструментарий по умолчанию для кромок в пределах допуска.
Параметры - нажмите эту кнопку, чтобы открыть диалог Задать пределы классификации отверстий.
Дополнительно - нажмите эту кнопку для открытия страницы Исправить отверстия в теле, где можно задать значения опций заполнения отверстий.
Далее - если выбрана эта опция и тело является замкнутым, открывается страница Замкнуть существующие связи поверхностей в теле. Во всех остальных случаях, результирующее тело отображается на странице Просмотр состояния тела.
