Работа со связанной топографией

Связанная топография может использоваться во многом так же, как и топография, созданная в Revit.

Видеоролик «Работа со связанной топографией»

Чтобы связать данные топографии с моделью, перейдите на вкладку «Вставка»панель «Связь» (Связать топографию).

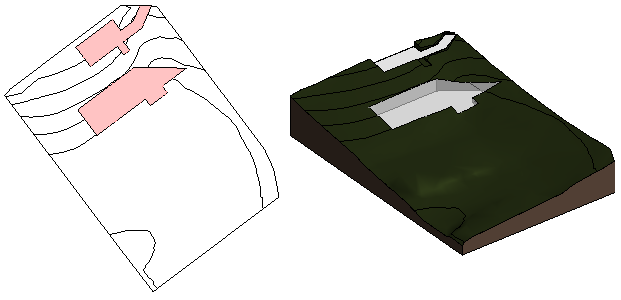

Использование связанной топографии в модели

Одна связь топографии может содержать несколько поверхностей. С каждой из этих поверхностей можно работать независимо.

Доступны следующие действия с поверхностями связанной топографии:

• Назначение различных стадий для каждой поверхности.
• Отображение топографии на виде и ее размещение на листе.
• Создание сечения, которое разрезает топографию. Отображение элемента строительной конструкции ниже поверхности.
• Задание параметров горизонталей и отображение меток горизонталей на топографии.
• Размещение оснований зданий и компонентов площадки на топографии.
• Размещение ограждений на топографии. Ограждения при этом следуют поверхности топографии.
• Создание участков и назначение им материалов.
• Нанесение координат точек (например, высотных отметок и уклонов) на поверхность.
• Включение данных топографии в спецификацию.

Прим.:

• Размещение оснований здания и участков на одной поверхности. Они не могут охватывать несколько поверхностей топографии.
• Для связанной топографии можно использовать инструмент «Область поверхности». Однако следующие инструменты нельзя использовать: «Разделение поверхности», «Объединение поверхностей» и «Вертикальная планировка».

Параметры видимости и графики для связанной топографии

Параметры видимости и графики для связанной топографии можно контролировать следующим образом:

• Видимость/Графика: используйте диалоговое окно «Видимость/Графика» для управления отображением топографии на каждом виде. Например, можно отобразить или скрыть топографию, изменить параметры графики и т.д. На 2D- или 3D-виде в диалоговом окне «Видимость/графика» перейдите на вкладку «Категории модели», разверните категорию «Топография», чтобы включить или выключить видимость, а также определить настройки графического представления.
• Назначьте материал для топографических элементов.

  Топографические элементы не поддерживают образцы штриховки, назначенные материалам.

Управление связанной топографией

Для управления связями топографии используется диалоговое окно «Диспетчер связей».

• Обновить: при обновлении связи топографии все размещенные элементы восстанавливаются на поверхности топографии. Например, ограждения и основания зданий, остаются в соответствующих положениях на поверхности.

  Если обновленная поверхность изменяется, и в результате размещенный элемент утрачивает свое положение на ней, появляется предупреждение, позволяющее изучить и устранить эту проблему. Если часть поверхностей удаляется из обновленной топографии, отображается список удаленных поверхностей.

• Обновить из: эту команду можно использовать для обновления связи топографии из другого расположения.
• Удалить: при удалении связи топографии также удаляются элементы, которые в ней размещены. Появляется диалоговое окно предупреждения с указанием количества элементов, затрагиваемых изменениями. Разверните список, чтобы просмотреть сведения об элементах. Чтобы не удалять размещенные элементы, отмените операцию «Удалить».
