При выполнении импорта в текущую модель или связывания геометрии с текущей моделью Revit необходимо использовать параметр Размещение в диалоговом окне «Импорт» или «Связь», чтобы указать, как входящая геометрия должна быть размещена относительно главной модели.
Выберите параметр, который наиболее соответствует текущей ситуации и рабочему процессу.
Выберите этот параметр, чтобы разместить центр входящей геометрии в центре главной модели Revit.
Как для входящей геометрии, так и для главной модели геометрический центр является центром прямоугольного параллелепипеда, ограничивающего геометрию.

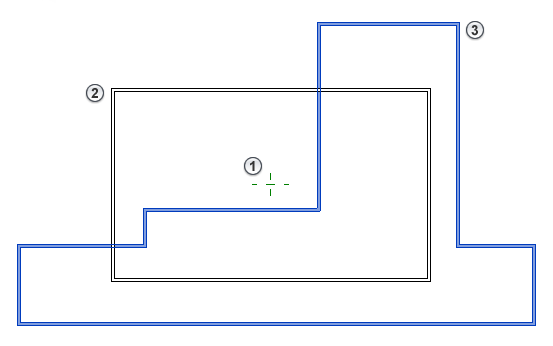

В следующем примере центр входящей геометрии
помещается в центр
главной модели
.
Параметр Авто — Совмещение центров используется в том случае, когда нет уверенности в исходных точках во входящей геометрии. Этот параметр обеспечивает размещение входящей геометрии возле геометрии главной модели.
Не используйте параметр Авто — Совмещение центров, если необходимо повторно импортировать файл или импортировать несколько файлов в главную модель. Этот параметр определяет центр на основе геометрии на момент импорта или связывания файла. При изменении геометрических границ входящего файла или главной модели изменяется и расположение центра. Программа не сможет самостоятельно выровнять несколько файлов, поэтому может понадобиться ручная корректировка.
Выберите этот параметр, чтобы разместить начало координат входящей геометрии в начале координат главной модели Revit.

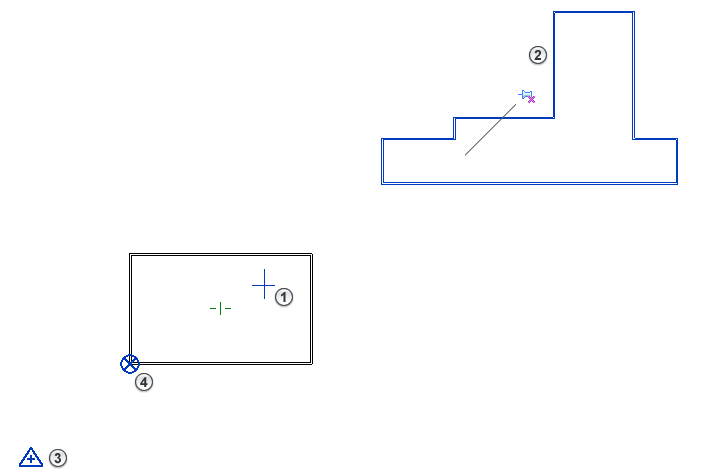

В следующем примере начало координат МСК входящей геометрии
помещается во внутреннее начало
главной модели Revit. В главной модели
отображает точку съемки, при этом
отображает базовую точку проекта, которая была перемещена от внутреннего начала.
Параметр Авто — Совмещение начал координат применяется в том случае, когда требуется использовать общую точку для координирования положения результатов нескольких импортов или связей. Точки начала координат главной модели и входящей геометрии остаются неизменными, независимо от геометрии в каждом файле.
Однако начало координат входящей геометрии может находиться на большом расстоянии от главной модели. Используйте параметр Изменить масштаб вида, чтобы разместить геометрию, которая находится на большом расстоянии от своего начала координат.
Не используйте параметр Авто — Совмещение начал координат, если расстояние от входящей геометрии до начала координат превышает 20 миль (32 километра). В этом случае используйте параметр Авто — Совмещение центров или какой-либо другой параметр, применяемый для размещения.
Выберите этот параметр, чтобы разместить входящую геометрию в главной модели Revit на основании общих координат.
Если входящая геометрия является связанным файлом Revit и имеет систему координат, отличную от системы координат главной модели, будет выполнено совмещение центров для связанного файла.
При связывании файла DWG можно использовать этот параметр размещения, чтобы задать общие координаты в модели Revit. См. раздел Связывание файлов DWG с координатами сетки.
Если входящая геометрия является файлом САПР и имеет систему координат, отличную от системы координат главной модели, входящая геометрия размещается путем совмещения ее начала координат (мировой системы координат) с общими координатами главного файла.
При работе с несколькими ссылками из различных источников необходимо координировать общие позиции со всеми членами проектной группы. Эта стратегия обеспечивает получение самых надежных результатов в позиционировании моделей и в обеспечении того, что связанная геометрия будет совмещена с главной моделью.
Выберите этот параметр, чтобы совместить базовую точку проекта связанной модели Revit с базовой точкой проекта главной модели Revit.
Этот параметр влияет только на позиционирование начального расположения связанной модели. Связанная модель не отображает изменения базовой точки проекта главной модели. Чтобы переместить связанную модель, необходимо щелкнуть по ней правой кнопкой мыши и выбрать параметр «Переместить в базовую точку проекта».
Для координации моделей Revit из различных отраслей, например, проектирования строительных конструкций, проектирования инженерных систем и архитектуры, или для координации различных зданий в комплексе, необходимо использовать параметр Авто — Совмещение базовых точек проекта. Можно разместить базовую точку проекта в каждой модели на каком-то общем местоположении, например, на пересечении сеток. При связывании проекта с моделью геометрия выравнивается. См. разделы Связанные модели и Общие позиции.
Выберите этот параметр для отображения входящей геометрии на текущем виде, установив курсор на начале координат импортированной или связанной геометрии.
Выберите этот параметр для отображения входящей геометрии на текущем виде, установив курсор на геометрическом центре импортированной или связанной геометрии.
Выберите уровень для входящей геометрии. Начало координат входящей геометрии будет размещено на этом уровне в главной модели Revit.
Используйте этот параметр для ориентации файла САПР на текущем виде, когда значения «Истинный север» и «Условный север проекта» не выровнены в главной модели Revit.
Если на текущем виде установлено значение «Истинный север», при этом оно смещено относительно «Условного севера проекта», снимите этот флажок, чтобы выровнять входящую геометрию по «Условному северу проекту».
Этот параметр не влияет на размещение, если значения «Истинный север» и «Условный север проекта» выровнены на текущем виде.
