Используйте этот пример типа исследования при работе с инструментом Генеративное проектирование в Revit для создания вариантов расположения столов в большом помещении (с расстановкой по рядам), например в офисе или учебной аудитории.

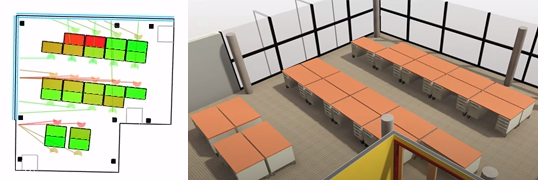

На левом изображении показан результат в модуле Генеративное проектирование. На правом изображении показан результат, интегрированный в модель Revit.
В данном разделе рассматриваются следующие вопросы.
- Цели
- Доступ к типу исследования
- Подготовка модели
- Входные данные
- Вывод данных
- Визуализация геометрии
- Известные неполадки и ограничения
Цели
При создании исследования с помощью метода «Оптимизировать» можно выбрать одну из следующих целей.
- Максимальное количество столов в помещении (число столов).
- Максимальный средний балл, характеризующий качество вида из окна с каждого рабочего места (вид из окна).
- Минимизация среднего расстояния до выходов.
Вид из окна
С помощью этого показателя можно оценить качество вида из окна с рабочих мест. Он позволяет рассчитать и получить средний балл для вида из окна по всем столам путем назначения относительных значений каждому из них. Рабочие места, не имеющие вида из окна, получают значение 0. Место с лучшим видом из окна получает 1 балл, остальные же значения находятся в этом диапазоне.
Показатель вида из окна для одного рабочего места вычисляется как расстояние до ближайшей целевой точки обзора (расположенной на окне или элементе витража) от точки, указывающей местоположение сиденья у стола. Целевая точка обзора считается соответствующей диапазону, если она находится не дальше минимального расстояния от сиденья (20 футов или 6 метров) и в пределах заданного конуса обзора. Конус обзора представляет собой дугу с углом 110 градусов, центрированную в соответствии с направлением взгляда пользователя, сидящего за столом. Благодаря этому фильтру окна, находящиеся позади стола, не учитываются как попадающие в область обзора.
Среднее расстояние до выходов
Исследование рассчитывает кратчайшую траекторию от каждого стола до каждой двери в помещении. Если в помещении несколько дверей, выбирается кратчайшая траектория для каждого стола. Затем длина всех траекторий (по одной на стол) суммируется и делится на их количество.
Доступ к типу исследования
В диалоговом окне «Создать исследование» тип исследования доступен в папке примеров Autodesk.
Чтобы открыть тип исследования в Dynamo, перейдите в следующую папку:
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
Если найти тип исследования в этой папке не удается, его можно скачать по следующей ссылке. Файл ZIP содержит файл DYN и папку его зависимостей. Распакуйте (извлеките) его содержимое в папку на компьютере.
Подготовка модели
Чтобы создать исследование этого типа, в модели Revit должны присутствовать следующие элементы.
- Помещение для создания компоновок рабочего пространства. В помещении должна быть хотя бы одна дверь, а также окна или витражи, прилегающие к элементу помещения. В нем также могут находиться колонны, которые при размещении столов рассматриваются как препятствия. Если колонны скрыты в модели, они все равно будут считаться препятствиями.
- Экземпляр стола с подходящим типоразмером семейства. Стол необязательно должен находиться в целевом помещении. Если стол находится в целевом помещении, он перемещается в полученные варианты проекта.
Перед созданием исследования этого типа выполните следующие действия.
- Откройте модель Revit.
При необходимости можно скачать и использовать файл rac_advanced_sample_project.rvt с данным типом исследования.
- Откройте вид для отображения целевого помещения.
В ходе создания исследования выберите целевое помещение и экземпляр стола.
Например, в rac_advanced_sample_project.rvt откройте план «03 - Floor» и увеличьте помещение Open Office 321 в левом верхнем углу.
- Чтобы было проще выбрать помещение, включите видимость помещений на виде.
- Также включите видимость мебели на виде.
- Добавьте стол в помещение (или рядом с ним).
Например, в rac_advanced_sample_project.rvt добавьте парту в помещение Open Office 321.
Входные данные
При создании исследования можно указать следующие входные данные.
- Выберите экземпляр семейства столов: в модели Revit выберите экземпляр типа стола, который на графике будет использоваться в качестве источника значений ширины и длины столов, создаваемых в процессе исследования. После завершения исследования этот тип стола используется при размещении элементов.
- Выберите помещение: выберите целевое помещение в модели Revit. Дополнительные сведения см. в разделе Подготовка модели.
- Поворот рядов столов: угол поворота каждого ряда столов в градусах, используемый в графике. Диапазон значений: от –90 до 90 градусов. Ноль градусов означает, что ряды параллельны самой длинной стене в помещении. При использовании метода на основе определенных значений можно задать начальное значение с помощью регулятора. При использовании других методов снимите флажок, чтобы задать постоянное значение.
- Интервал между рядами (фут.): расстояние (в футах) смещения осевой линии каждого ряда. Диапазон значений: от 10 до 16 футов. Это значение позволяет адаптироваться к препятствиям, таким как колонны. При использовании метода на основе определенных значений можно задать начальное значение с помощью регулятора. При использовании других методов снимите флажок, чтобы задать постоянное значение.
Вывод данных
При просмотре результатов исследования отображаются следующие выходные данные.
- Количество столов
- Вид из окна
- Среднее расстояние до выходов
Дополнительные сведения см. в разделе Цели.
Визуализация геометрии

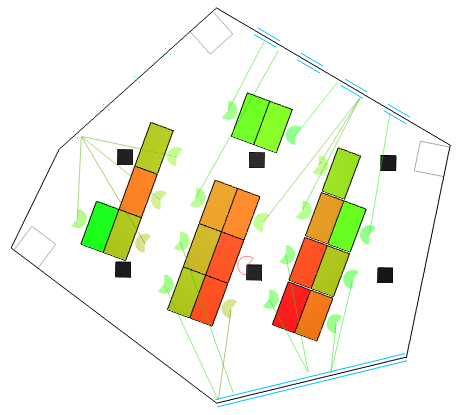

Ниже приведен пример компоновки рабочего пространства.
Геометрия помещения
- Сплошные черные линии — это осевые линии стен, обозначающие границу сердцевины помещения.
- Двойные синие линии обозначают окна или витражи, которые обеспечивают обзор.
- Прямоугольники с черной заливкой представляют собой препятствия в виде колонн.
- Серые прямоугольники обозначают препятствия в виде дверей.
Цвета столов
- Цвета столов указывают, насколько близко (зеленый) или далеко (красный) столы находятся до ближайшего выхода.
- Шкала: красный (худший вариант) — зеленый (лучший вариант). Шкала чисел является относительной и зависит от полученного результата.
Вид из окна
- Форма конуса сидений у каждого стола представляет собой направление взгляда. Также учитывается область, попадающая в обзор с этого места.
- Шкала: красный (худший вариант) — зеленый (лучший вариант). Шкала чисел является относительной и зависит от полученного результата.
- Цвет конуса сидений у каждого стола и присоединенной к нему линии определяются относительным баллом вида из окна с этого места.
Известные неполадки и ограничения
- Этот тип исследования был протестирован с использованием семейств столов (США, британские единицы), которые входят в Revit. Исходная точка — передний левый угол стола. Передняя часть стола обращена в отрицательном направлении по оси Y. Если выравнивание столов, созданных в модуле Генеративное проектирование, не соответствует образцу, показанному в приложении, отредактируйте выбранное семейство столов и назначьте для него ту же точку расположения и ориентацию, которые используются в семействах столов Revit. Либо можно отредактировать график Dynamo для этого исследования и обновить узлы, определенные в разделе графика Place Desks in Revit, для работы с требуемым типом семейства.
- При удалении связанного стола во время настройки исследования не удается создать элементы для результатов расчета.
- Если в выбранном помещении нет дверей, показатель «Среднее расстояние до выхода» не вычисляется и столам не назначаются соответствующие цвета. Однако столы будут созданы.
- Если в выбранном помещении нет окон (но есть все остальные требуемые элементы), то оценка вида из окна и отображение соответствующей геометрии не работают. Однако столы будут созданы.
- Если кривая периметра колонны полностью попадает в кривую периметра стола, столы могут быть размещены поверх колонн.
Если эта проблема возникла после интеграции результата создания столов в модель Revit, вручную удалите столы, которые конфликтуют с колоннами.
